唇缘/凹槽 PropertyManager

在生成唇缘或凹槽扣合特征时，会出现唇缘/凹槽 PropertyManager。单击唇缘/凹槽 （扣合特征工具栏），或选择插入 > 扣合特征 > 唇缘/凹槽。

实体/零件选择

生成唇缘、凹槽或两者。

	凹槽实体	选择要生成凹槽的实体或零部件。
	唇缘实体	选择要生成唇缘的实体或零部件。
	方向（可选）	选择一个基准面、平面、或直边线来定义唇缘和凹槽的方向。 若选择用于生成唇缘和凹槽的所有面都是平面并且法向相同，则默认方向是垂直于平面。

凹槽选择

从模型中移除材料后形成凹槽。

无凹槽	从内边线中移除一部分材料后形成的凹槽。

	面	选择要生成凹槽的面。
	切线延伸	将选择延伸到相切面。
	边线	选择内部或外部边线。该边线就是通过凹槽移除材料的位置。
	切线延伸	将选择延伸到切边。
	凹槽参数
	显示预览
	跳过缝隙	在出现零件的筋与边壁相连这类情况时，使用相连的几何体。在此例中，选择跳过缝隙可将筋连至唇缘和开槽面。
	跳过缝隙清除时
	跳过缝隙选中时

唇缘选择

将材料添加到模型后形成唇缘。

无唇缘	将材料添加到内边线后形成的唇缘。

	面	选择要生成唇缘的面。
	切线延伸	将选择延伸到相切面。
	边线	选择内部或外部唇缘边线。该边线就是通过唇缘添加材料的位置。
	切线延伸	将选择延伸到切边。
	唇缘参数
	显示预览
	跳过缝隙	请参阅凹槽选择下的说明
	保留现有壁面	请参阅参数部分的相关说明。

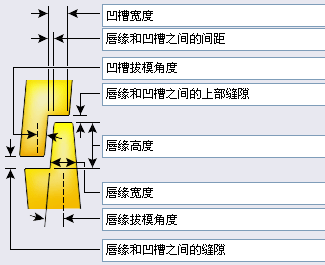

参数

当您选择要生成唇缘和凹槽的实体时，会出现本部分。在这里可以设定控制唇缘和凹槽以及它们之间接口的参数。

连接相符的值		使下列值相等： 唇缘拔模角度等于凹槽拔模角度 凹槽宽度等于唇缘宽度加上唇缘和凹槽间的间距
显示预览
保留现有壁面		如果在带有拔模的模型壁上生成唇缘，则该选项可以保留该拔模（如果可行），并将现有壁面延伸到唇缘的顶部。如果清除此选项，则本软件会添加一些面。
最初带拔膜的壁	选择该选项后	清除该选项后
	本软件保留了拔膜，并将现有的壁延伸到唇缘顶部。	本软件不保留拔膜，并通过增加面来生成唇缘。

收藏

管理您可在模型中多次使用的收藏清单。

	应用默认/无收藏	重设到没有选择收藏及默认设置。
	添加或更新收藏	要更新某个收藏，可在 PropertyManager 中编辑其属性，在收藏中选择其名称，单击 ，然后输入新名称或现有的名称。
	删除收藏
	保存收藏
	装入收藏	单击此选项，浏览到文件夹，然后选择一个收藏。
