The Section View PropertyManager opens when you create a section view in a drawing and click Edit sketch in the PropertyManager, or when you select an existing section view.
剖切线
 |
反转方向 |
您也可通过双击剖切线反转切割方向。
|
 |
标号 |
编辑与剖面线或剖面视图相关的字母。
|
| |
字体 |
要为剖切线标号选择文档字体以外的字体，消除文件字体，然后单击字体。如果您更改剖面线标号字体，您可将新的字体应用到剖面视图名称。
|
剖面视图
| 局部剖视图 |
如果剖面线没完全穿过整个视图，则生成一受剖面线长度限制的剖面视图。
|
| 只显示切面 |
只显示被剖切线切除的面。
|
| |
完整剖视图
|
局部剖视图。
|
只显示切面
|
| 自动打剖面线 |
剖面线样式在装配体中的零部件之间交替，或在多实体零件的实体和焊件之间交替。 剖面线样式在剖切装配体时轮换。 |
 |
| 显示曲面实体 |
在模型的剖面视图中显示所有曲面实体。 |
| Hide cutting line shoulders |
 |
| 四视图 |
 |
| 切换对齐(&T) |
单击在剖面视图下放置符号。
 |

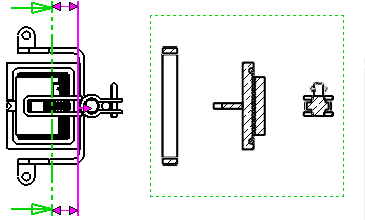

剖面深度
让您以指定的距离生成剖面视图。 This control is only available for section views whose cutting line consists of a single line segment.
距离剖面视图适用于零部件，而非特征。
要设定距离，进行如下操作之一：
- 为深度
设定一数值。
- 为深度参考
在父视图中选择几何体，如边线或基准轴。
- 在图形区域中拖动粉红色剖面基准面以设定切割的深度。剖面视图中会显示剖切线和剖面基准面之间的所有零部件。
| 预览 |
 |
输入注解自
| 输入注解 |
选取输入注解让所有选定的注解类型从参考引用的零件或装配体文档进行输入。
选择注解输入选项：
- 设计注解
- DimXpert 注解
- 包括隐藏特征的项目
|
显示状态
仅对于装配体。选择装配体的显示状态以放置在工程图中。
“隐藏/显示”
显示状态受所有显示样式的支持。其它显示状态（
显示模式
、
颜色
，等）都只受
带边线上色
和
上色
模式的支持。
显示样式
| 使用父关系样式 |
消除选择以选取与父视图不同的样式和品质设定。
|
单击一显示样式。
选择高品质或草稿品质以设定模型的显示品质。此只在新视图的显示品质设定到草稿品质时才可供使用。如果您选取高品质，这些选项将不再出现。
比例
| 使用父关系比例 |
应用为父视图所使用的相同比例。 如果您更改父视图的比例，则所有使用父视图比例的子视图比例将更新。 |
| 使用图纸比例 |
应用为工程图图纸所使用的相同比例。 |
| 使用自定义比例 |
应用您定义的比例。 如果您选择用户定义，请在下框中键入一个比例，格式如下： x:x 或 x/x。 选择使用模型文字比例来维护零件的注解视图中使用的几何体。 |
在使用自定义比例中预设的选项根据尺寸标注标准而有所不同。
尺寸类型
当您插入一工程图视图时，尺寸类型被设定。 您可在工程图视图 PropertyManager 中观阅并更改尺寸类型。
尺寸类型的规则为：
- SolidWorks 为标准和自定义正交视图指定投影类型尺寸，为等轴测、左右二等角轴测和上下二等角轴测视图指定真类型尺寸。
- 如果您从另一视图生成一投影或辅助视图，新视图将使用投影类型尺寸，即使原有视图使用真类型尺寸。
装饰螺纹线显示
如果工程图视图中有装饰螺纹线，以下设定将覆盖中的装饰螺纹线显示选项。
| 高品质 |
显示装饰螺纹线中的精确线型字体及剪裁。如果装饰螺纹线只部分可见，高品质则只显示可见的部分（会准确显示可见和不可见的内容）。
系统性能在使用高品质装饰螺纹线时变慢。推荐您消除此选项，直到您完成了放置所有注解。
|
| 草稿品质 |
以更少细节显示装饰螺纹线。如果装饰螺纹线只部分可见，草稿品质将显示整个特征。
|
