让您指定钣金选项。适用于所有文档类型。选项随着您使用的零件、装配体或工程图而变化。
要访问此对话框，请从零件、装配体或工程图开始。单击。
工程图选项
| 平板型式颜色 |
让您在平板型式中为实体选择颜色。您可以为以下实体选择颜色：
- 折弯线 - 向上
- 折弯线 - 向下
- 成形特征
- 折弯线 - 褶边
- 模型边线
- 平板型式草图颜色
- 边界框
|
| 显示钣金折弯注释 |

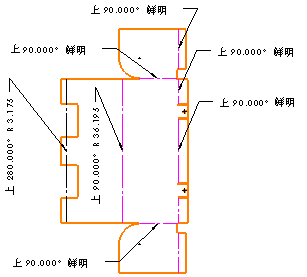

在工程图中显示折弯注释。在样式中选择折弯注释的位置。您也可以用右键单击平板型式视图，选择属性，然后选择或清除显示钣金折弯注释。  如果在折弯线上方或下方选择，则也可以在工程图文档中单独添加注释引线或同时向所有折弯注释添加注释引线。
|
| 显示固定面 |
显示在钣金零件的平板型式特征中所定义的固定面。 要查看固定面，平板型式视图必须包括折弯系数表。
|
| 显示纹理方向 |
显示在钣金零件的平板型式特征中所定义的纹理方向。 要查看纹理方向，平板型式视图必须包括折弯系数表。
|
