DimXpert 大小尺寸选项

这些选项定义了公差类型和值，以应用于新生成的大小尺寸，包括使用大小尺寸 和自动尺寸方案 工具生成的尺寸。

这些选项不会影响预先存在的特征、尺寸或公差。

大小尺寸选项有：

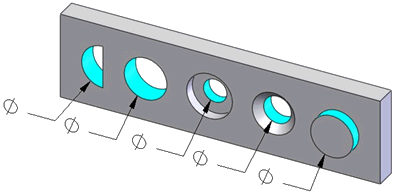

直径（凸台、圆柱、柱形沉头孔、锥形沉头孔和简单直孔）
柱孔直径（柱形沉头孔的柱孔部分）
锥孔直径
锥孔角度

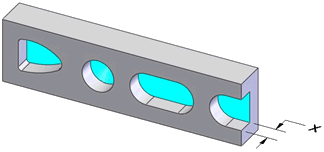

长度 - 槽口/凹口
宽度 - 槽口/凹口/宽度
深度（柱孔、柱形沉头孔、锥孔、凹口、袋套、简单直孔、槽口）
圆角半径
倒角
相交圆

公差类型选项

对称 值被认为是加和减
双边 从特征的名义大小增加或减去值
块 小数位数
常规
您为 DimXpert 方法选择的是块公差还是普通公差将决定出现的是“块”还是“普通”选项。请参阅工具 > 选项 > 文档属性 > DimXpert。
