质量中心点

您可以向零件和装配体添加质量中心 (COM) 点。 在包含 COM 点的零件或装配体工程图中，您可以显示和参考 COM 点。

您可以通过单击质量中心 （“参考几何体”工具栏）或插入 > 参考几何体 > 质量中心添加 COM 点。

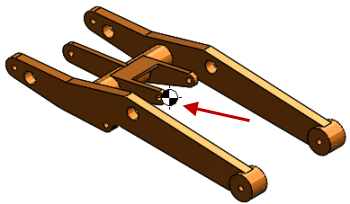

在图形区域中， 将出现在模型的质量中心处。 在 FeatureManager 设计树中，质量中心 将出现在原点 正下方。

当模型的质量中心更改时，COM 点的位置将更新。 例如，当您添加、移动和删除零件中的特征时，COM 点的位置相应更新。

您可以测量 COM 点和实体（例如，顶点、边线和面）之间的距离和添加参考尺寸。

您不能创建 COM 点的驱动尺寸。 然而，您可以创建质量中心参考 (COMR) 点，并将该点用于定义驱动尺寸。

您可以创建参考 COM 和 COMR 点的测量传感器。

您可以通过单击工具 > 特征统计信息检查 COM 和 COMR 点对模型构建时间的影响。
