倒角尺寸

您可在工程图中给倒角标注尺寸。除了通常的尺寸显示属性外，倒角尺寸具有本身有关引线显示、文字显示、及 X 显示的选项。

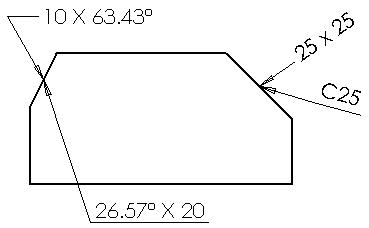

X 显示为带有两个数的倒角尺寸中 X 的大小，如 1 X 45°（长度 X 角度）、45°X 1（角度 X 长度）、1 X 1 （长度 X 长度）、或 C1（45° 度倒角）。
倒角尺寸可以以各种类型的文字和引线及 X 大小显示。
倒角尺寸的公差类型只局限于无、双向、及对称。

您可在工具 > 选项 > 文档属性 > 尺寸 > 倒角中为倒角尺寸的引线显示、文字显示、及 X 显示设定文件默认。

将倒角尺寸插入到工程图

欲将倒角尺寸插入到工程图中：

  1. 单击尺寸/几何关系工具栏上的倒角尺寸 Tool_Chamfer_Dimensions_Relations.gif，或单击工具 > 尺寸 > 倒角。

    指针形状将变为 pointer_Chamfer_Dim.gif。

  2. 选择加了倒角的边线，选择引入边线之一，然后单击图形区域来放置尺寸。您必须先选择倒角化边线。然而，尺寸要等到您以后选择了引入边线之一后才显示。

    快速标注尺寸可用于均匀放置尺寸。或者，您也可以将指针移至快速尺寸操纵杆外以放置尺寸。

    尺寸 PropertyManager 出现，此工具将保持激活以让您为其它倒角标注尺寸。

  3. 单击 PM_OK.gif。
