对于 2D 草图绘制，所有几何体都投影到您所选的要绘制草图的基准面上。侧影轮廓边线变成平面实体，因此，从某个角度上，圆角和圆柱体显示为圆弧和直线。
在以下草图中，尽管您不垂直于草图基准面来查看，您仍然可以看出模型是如何投影到草图基准面上。
在 2D 草图中，模型几何体以这种方式投影到草图基准面上。

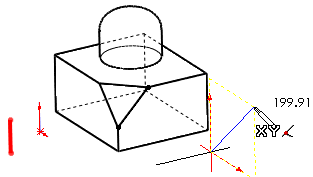

在以下草图中，红色的 3D 草图（在倒角的一条边线上所生成）是一条不平行于 2D 草图基准面的模型边线。红色的 2D 草图是 3D 草图的投影。
在 2D 草图中，您可以绘制一条平行于其他直线的线，并添加重合的端点。 但是，平行和重合指的是投影边线，而不是实际边线。 蓝色的 2D 草图代表这种情况。 直线的端点与实际模型边线不重合，也不是其平行线。
在 3D 草图绘制中，没有这种投影。如果您添加平行关系到红色的 3D 草图中，则它在 3D 空间中平行。
在带有嵌套轮廓线的 3D 草图中，您可选择内部边界，但其轮廓不像 2D 草图那样从整个拉伸中减除。
