半径零件所特定的属性在切割清单属性对话框中计算并显示。
部分属性根据边界框计算得出，这些边界框是平板型式可适应的最小矩形。 您可以设置纹理方向以确定与纹理方向一致的最小矩形，并适应型板型式（请参阅平板型式 PropertyManager）。 边界框在您展平钣金零件时使用草图表示，位于 FeatureManager 设计树中的平板型式
下。 您还可以为切割清单中的任何切割清单项目创建一个边界框，该边界框独立于实体类型或切割清单项目中的钣金实体。

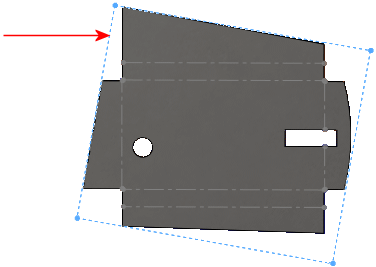

边界框草图在平板型式中的范例：
下面的属性在钣金零件中计算得出：
| 边界框长度 |
边界框的最长边 |
| 边界框宽度 |
边界框的最短边 |
| 钣金厚度 |
|
| 边界框面积 |
边界框长度 x 边界框宽度 |
| 边界框面积-空白 |
除去贯穿切块后的平板型式面积 |
| 切割长度-外部 |
平板型式（黑色）的外周长，此用于计算机器的切割时间 |
| 切割长度-内部 |
内环或切块的周长总和 |
| 切块 |
平板型式上的闭合切块（贯穿孔），此用于计算机器的闲置时间 |
| 折弯 |
零件中的折弯数量 |
| 折弯系数 |
平板型式计算的基础 |
| 材料 |
|
| 质量 |
|
| 说明 |
|
| 折弯半径 |
|
| 表面处理 |
|
