在零件的面上绘制草图

要在零件上生成新特征，您在想找出特征的零件的面上绘制草图。

1. 选取要在其上绘制草图的模型平面。
2. 单击草图工具栏上的一草图工具，单击草图绘制 或单击插入 > 草图绘制。

   会出现以下情况：

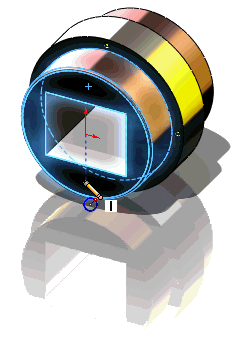

   • 即将显示适当的草图工具，在您在模型面上拖动工具时也显示草图。


     有一网格线出现在您选取的面上（如果您在工具 > 选项 > 文件属性 > 网格线/捕捉中选取了显示网格线）。
   • SolidWorks 窗口底部的状态栏中出现正在编辑草图信息。

3. 如要在另一个面上绘图，退出当前草图，选取新的面，然后打开一张新的草图。


   您也可使用 RapidSketch 以任何活动草图工具在任何平面上或基准面上打开草图。
