磁力线

磁力线是将零件序号以任意角度沿直线对齐的一种便捷方式。

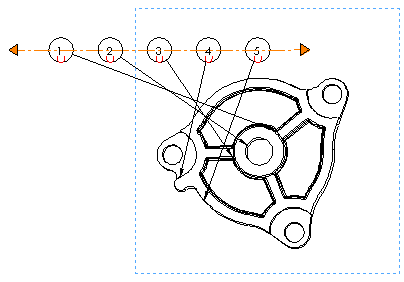

在工程图中，您可以将零件序号附加到磁力线、选择零件序号的间距是否相等以及按任意角度自由移动线。

  • 在一个工程图视图中，您可以有多条磁力线。
  • 磁力线不会打印出来。
  • 当磁力线不可见时，零件序号仍保持对齐。
  • 将一个零件序号拖放到磁力线上的另一个零件序号时，两个零件序号互换位置。
  • 您可以在插入磁力线之前或之后插入零件序号。
  • 您可以在使用自动零件序号命令时自动插入磁力线。

视频:磁力线示例
