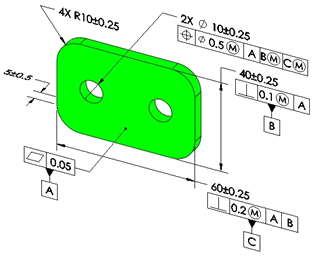

DimXpert 显示公差状态 工具主要从尺寸和公差的角度，识别完全约束、欠约束和过约束的制造特征。 然而，还会考虑特征之间的形位关系以及每个特征相对于注解视图的方位。

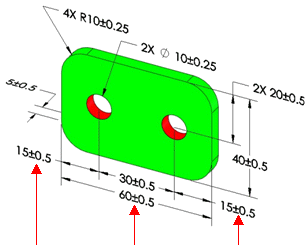

移除应用于四个特征的四个尺寸中的任何一个，都将结束过约束条件。
内容

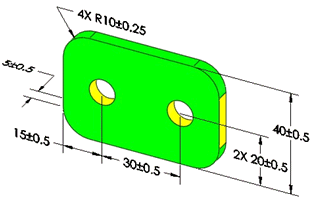

在仅使用加减公差方案（无形位公差）时，有几种情况会阻止零件完全约束。最常见的情况就是当您在共用中心线和轴上生成特征，表示特征之间的距离为零时。
零件的 DimXpert 在检查特征的公差状态时识别其间接的垂直和水平约束。
零件的 DimXpert 会考虑基准面和圆柱之间的相切对尺寸标注、公差和约束状态的影响。所有零件的 DimXpert 功能都支持和考虑相切约束。
