形位公差符号使用特性选择控制框将形位公差添加到零件和工程图。SolidWorks 软件支持 ANSI Y14.5 Geometric and True Position Tolerancing（ANSI Y14.5 几何和实际位置公差）准则。

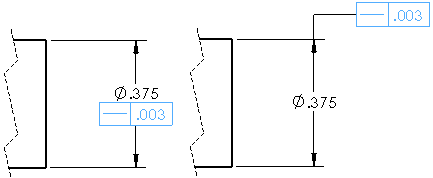

- 您可放置形位公差符号于工程图、零件、装配体或草图中的任何地方，可显示引线或不显示引线，并可附加符号于尺寸线上的任何地方。
- 形位公差符号的属性对话框可根据您所选的符号而提供各种选择。只有那些适用于所选符号的属性才可用。
- 形位公差符号可有任何框数。
- 指针在位于形位公差符号上时变成
。
- 您可不必关闭对话框而添加多个符号。
- 您可显示多条引线。视频:多引线
- 您可按住 Ctrl 并拖动引线附加点将更多引线添加到现有符号。
- 若要编辑现有符号，双击该符号，或用右键单击符号并选择属性。
- 当您将形位公差符号的引线从模型边线拖离时，将生成一自动尺寸界线。
