接头 - 螺栓

范例

类型

	带螺母的标准或柱形沉头孔	螺栓螺钉孔的圆形边线和螺栓螺母孔的圆形边线。 选择一条边线以分别定义螺栓螺钉和螺栓螺母位置。 相同螺钉和螺母直径 如果螺栓螺钉与螺母的直径相同则选取。 螺钉直径和螺母直径。 分别设定螺栓螺钉和螺栓螺母直径的单位和值。根据默认，程序以 1.5 因子乘以柄直径来获取螺钉直径。 螺栓柄直径 设定柄直径的单位和值。
	带螺母的锥形沉头孔	圆锥面 选取圆锥面以定义螺栓螺钉。 螺栓螺母孔的圆形边线。 请参阅前面的说明。 螺母直径 和螺栓柄直径 。 请参阅前面的说明。根据默认，程序以 1.5 因子乘以柄直径来获取螺母直径。
	标准或柱形沉头孔螺钉	螺栓螺钉孔的圆形边线。 请参阅前面的说明。 螺纹面 从一个与螺纹接触的零部件中选择孔面。 螺钉直径 和螺栓柄直径 。 请参阅前面的说明。根据默认，程序以 1.5 因子乘以柄直径来获取螺钉直径。
	锥形沉头孔螺钉	圆锥面。 请参阅前面的说明。 螺纹面 请参阅前面的说明。 螺栓柄直径。 请参阅前面的说明。
	地脚螺栓	螺栓螺钉孔的圆形边线 。 请参阅前面的说明。 目标基准面 选择一个基准面以绘制虚拟壁。您定义一个虚拟壁接触条件以防止穿透到基体。 螺母直径 和螺栓柄直径 。 请参阅前面的说明。根据默认，程序以 1.5 因子乘以柄直径来获取螺母直径。

螺栓柄直径 值应等于或小于螺纹面的直径。

紧套

如果柄的半径等于与其中至少一个零部件相关联的圆柱面的半径，则选取。设定到紧密配合圆柱面为刚性，在曲柄为刚性实体时将变形。

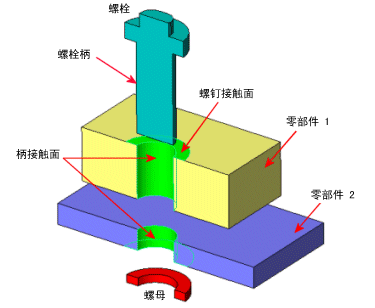

柄接触面

选择与柄接触的一个或多个圆柱面。如果从零部件中选择了多个面，这些面应具有相同的轴和半径。

材料

	自定义	定义您自己的材料属性。设定单位 、杨氏模量 、泊松比 和热扩张系数 。
	库	单击选择材料打开材料对话框。 该程序不会维护指向所选库的链接。如果您编辑库，更改则不反映在螺栓中。
	包括质量	在分析中包含螺栓的质量 。

强度数据

	已知张力应力区域	如果张力应力区域已知（螺栓螺纹面的最小区域）则选择此选项。
	计算的张力应力区域	选择此选项以让程序计算螺栓的张力应力区域。 At = 0.7854 * [Dn-(.9382/n)] ^2 Dn = 额定柄直径 At = 张力应力区域 p = 螺距   n = 1/p = 螺纹数 或 TPI (螺纹/mm 或螺纹/in) 张力应力区域 设定螺栓的已知张力应力区域。 螺纹数 输入沿扣件长度测量的每英寸或每毫米的螺纹数。 螺栓强度 设定螺栓材料及其单位的强度。 对于螺栓，用于评估螺栓失败的常用强度参数有三个。屈服强度、终极强度和验证强度（屈服强度的 90%）。最常用的参数是螺栓材料或级别的屈服强度，但用户应选择最适合应用程序的一个强度值。 安全系数 为螺栓的通过/未通过设计检查设定安全系数。如果组合载荷超过 1/安全系数的比率，则螺栓失败。
	包括质量	在分析中包含螺栓的质量 。

预载

如果柄的半径等于与其中至少一个零部件相关联的圆柱面的半径，则选取。设定到紧密配合圆柱面为刚性，在曲柄为刚性实体时将变形。

	单位
	轴向	如果螺栓上的轴载荷是已知的，则选择此选项。
	扭矩	如果用来拧紧螺栓的扭矩是已知的，则选择此选项。
	摩擦系数(K)	程序使用此系数来计算给定力矩产生的轴心力。 对于带螺母的螺栓，扭矩将应用到螺母 F = T/(K*D) 对于不带螺母的螺栓，扭矩将应用到螺栓头 F = T/(K*D*1.2) 其中 F = 螺栓中的轴心力，T = 应用的扭矩，K = 摩擦系数，D = 柄的主要直径。

高级选项

符号设置

	编辑颜色	选择符号的颜色。
	符号大小	设定符号的大小。
	显示预览	在图形区域中切换螺栓的显示状态。

注释

• 适用于静态算例和非线性算例。
• 螺栓接头公式是复杂的非线性行为的近似表达。此在以螺栓处于张力状态时提供精确结果。在螺栓承受压缩载荷状态时的载荷情形中，螺栓接头的轴向力可能不精确。在这些情况中，减少预载螺栓力可能会产生螺栓“松弛”及在螺栓和零部件之间丢失接触。这种行为在 Simulation 中无法被螺栓接头公式捕获。对于这些情况，建模实际螺栓并在螺栓和零部件之间定义无穿透接触面组。

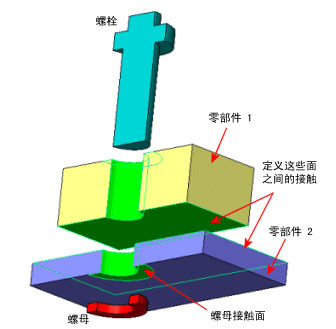

• 您可能需要定义接触条件以防止发生干涉，如图所示：

  定义这两个面之间的接触。可以定义全局、零部件或局部接触。	如果面最初不是接触的，则无需定义接触，而且在装入期间不会发生接触。

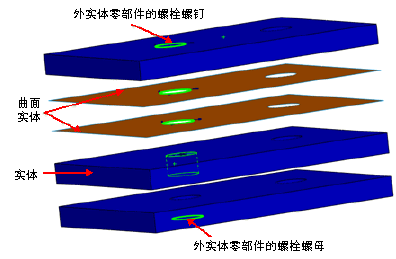

• 可选择对静态算例考虑两个壳体表面之间的飞穿透接触的壳体厚度。
• 孔系列
  • 为孔系列中的一个孔添加螺栓时，本软件允许将螺栓传播到孔系列中的所有其它孔中。
  • 软件会依据单独文件夹中的孔系列对接头分组。
  • 对分组中的任意螺栓进行编辑时，编辑内容都会应用于该系列的所有接头上。
  • 您可以在解散螺栓系列，断开螺栓之间的联系之后，单独编辑各螺栓的每项特征。用右键单击包含有系列的文件夹并选择解散螺栓系列。
  • 您还可以在解散接头系列之后将其恢复。用右键单击包含有系列的文件夹并选择重新建立螺栓系列。
