DimXpert 基准

DimXpert 基准 工具用于定义基准特征。此工具支持下列特征类型：

• 凸台
• 圆柱
• 凹口
• 基准面
• 简单直孔
• 槽口
• 宽度

大多数 DimXpert 基准特征 PropertyManager 选项与非 DimXpert 的基准特征 PropertyManager 相同。差异列出如下。

标号设定

在工具 > 选项 > 文档属性 > 绘图标准 > 注解 > 基准点下指定开始标签。

在输入基准标签时，将根据当前工程图标准检查句法输入。例如：

• 为所有标准输入用于生成警告信息的数字。
• 在 ANSI 中，输入用于生成警告信息的 I、O 或 Q。
• 在 ISO 中，输入用于生成警告信息的 AA。

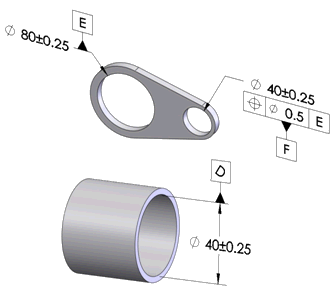

引线

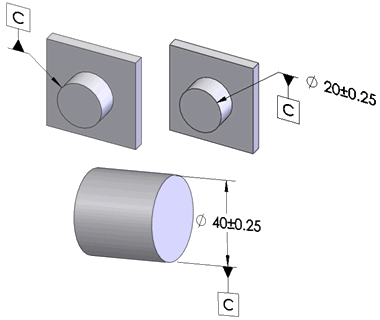

	曲面	将基准三角形附加到特征的曲面。

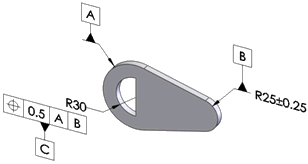

	指引的引线	将基准三角形附加到指引的引线。

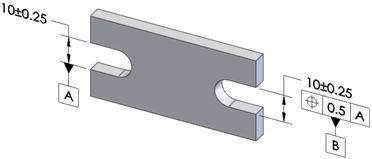

	标注尺寸	将基准三角形附加到尺寸或特征控制框。
	Gtol	将基准三角形附加到特征控制框。
