生成平板型式的工程图

欲生成平板型式的工程图：

  1. 打开您享添加工程图的钣金零件。
  2. 单击从零件/装配体制作工程图 tool_Make_Drawing_Standard.gif（标准工具栏），然后单击确定打开工程图图纸。
  3. 选择一格式或单击确定使用默认格式。
  4. 从查看调色板将平板型式拖动到工程图图纸中。

    您可调整工程图视图的大小，在比例下选择使用自定义比例，然后键入一数值。

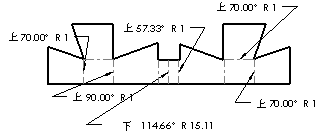

    显示带有钣金折弯注释的平板型式。您可在钣金选项中为折弯注释设定选项。

  5. 单击 PM_OK.gif。

    如果您想在平板型式中切换额外特征的压缩状态，生成一平板型式的零件配置，然后为此选择一工程图视图。
