生成标题块表

  1. 在零件或装配体中，单击标题块表 （表格工具栏）或 插入 > 表格 > 标题块表 。
  2. 在 PropertyManager 中，执行下列操作之一：
    • 要使用模板来生成标题块表，在标题块表下单击为标题块表打开模板 ，然后在对话框中选择一个模板并单击打开。
    • 要想不使用模板来生成标题块表，在标题块表大小下选择表格的列数和行数。
  3. 如果是不使用模板来生成表格，在边界下执行下列操作之一：
    • 单击使用文档设定来使用零件或装配体中存储的边界设置。
    • 清除使用文档设定并为框边界 和网格边界 选择线粗。
  4. 单击 。

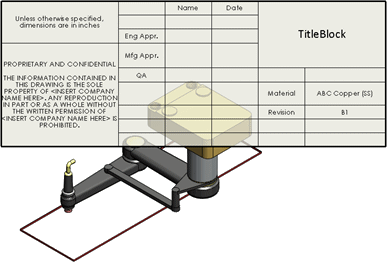

  5. 在图形区域中，拖动并单击来定位表格。

    表为半透明，因此您可以看到模型。



  6. 按比例调整表格的大小：
    1. 将指针移至左上角，并单击 。
    2. 在 PropertyManager 中的标题块表缩放比例下，使用标度盘控件来修改表格大小。

      此外，还可以更改边界。

    3. 单击 。

    还可以在图形区域中拖动表格一角来调整表格的大小，但字体大小不会按比例更改。

  7. 使用单击单元格时显示的单元格、行和列工具栏来编辑表格。

    请参阅表格单元格、行或列工具栏。

  8. 右键单击表格可显示一个菜单来执行下列操作：
    • 添加并操纵列和行
    • 将表格保存为模板
    • 在单独的窗口中打开表格
    • 打印表格和模型
      要单独打印表格，在单独的窗口中打开表格并从该窗口中打印。
