将工程图视图转换为草图

在快捷菜单中,您可以将工程图视图转换为草图实体或一块草图实体。

在工程图视图中单击右键,然后单击将视图转换为草图。 在将视图转换为草图 PropertyManager 中,您可以:

将视图替换为草图

将工程图视图替换为对等的 2D 草图实体。

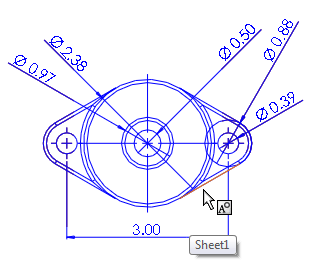

原始工程图视图

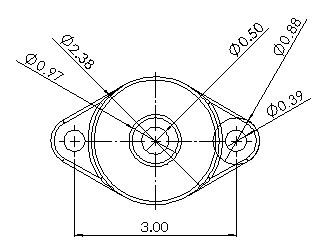

对等的 2D 草图实体

将视图替换为块

将工程图视图替换为在块中分组的对等 2D 草图实体。

原始工程图视图

带对等 2D 草图实体的块

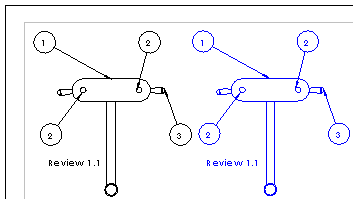

作为块插入

创建一个单独的块,其中包含您可以放置在工程图任意位置的对等 2D 草图实体。

在此示例中,右侧的块被添加至工程图视图,而不是替换左侧的工程图视图。
