要顯示此 PropertyManager，請在鈑金零件中，按一下邊線凸緣 (「鈑金」工具列)。
接受數值輸入的一些欄位可讓您輸入 = (等號) 並從下拉式清單中選擇整體變數、函數與檔案屬性，來產生數學關係式。 請參閱
數學關係式的直接輸入。
凸緣參數
 |
邊線 |
在圖面中選擇邊線。
|
| |
邊線凸緣輪廓 |
編輯輪廓的草圖。 |
| |
使用預設半徑(U) |
選擇或清除。 |
| |
使用量規表格 |
(只有在已為零件選擇了鈑金量規表格時可用) 選擇或清除。 |
 |
彎折半徑 |
當使用預設半徑及使用量規表格被清除時設定一個值。 |
 |
縫隙距離 |
設定一個值。
|
角度
 |
凸緣角度 |
設定一個值。如果您為凸緣長度選擇至邊線並合併，以在一個多本體零件中合併兩個本體，角度會被鎖住。按一下  來解除鎖住並變更它。 |
 |
選擇面 |
選擇一個面來設定相對於凸緣角度的平行或垂直限制條件。 |
| |
垂直於面 |
設定邊線凸緣垂直於在選擇面中的面。 |
| |
平行於面 |
設定邊線凸緣平行於在選擇面中的面。 |
凸緣長度
| 長度終止條件 |
選擇以下之一︰
|
給定深度
|
根據您指定的長度及方向產生邊線凸緣。
- 長度
- 反轉方向
 。 變更邊線凸緣的方向。
-
外側虛擬交角
 、內側虛擬交角
 、相切彎折
 。 指定量測的原點。 虛擬交角是在兩個草圖圖元的虛擬交點處產生一草圖點 (請參考 產生虛擬交角)。 相切彎折選項對大於 90º 的彎折有效，並可讓您使用凸緣的相切長度作為長度計算的基礎。 您可以輸入相切長度而不需使用其他的計算。
|
|
成形至一頂點
|
產生至您在圖面中所選頂點的邊線凸緣。 您可以產生垂直於凸緣平面或平行於基材凸緣的邊線凸緣。
|
垂直於凸緣平面
|
所選的頂點與邊線凸緣的端面重合。
|
|
平行於基材凸緣
|
所選頂點穿過平行於基材凸緣面的平面。
 |
| 垂直於凸緣平面。 紅色的頂點與邊線凸緣的端面重合。 (為清楚起見，顯示草圖線。) |
 |
| 平行於基材凸緣。 紅色的頂點穿過平行於基材凸緣面的平面。 (為清楚起見，顯示草圖線。) |
|
|
|
至邊線並合併
|
在多本體零件中，將所選的邊線與另一本體的平行邊線合併。 在第二個本體上選擇一個成形至的參考邊線。
|
外側虛擬交角 、內側虛擬交角
|
指定量測的原點。
|
|
選擇一個成形至的參考邊線
|
|
|
|
凸緣位置
| |

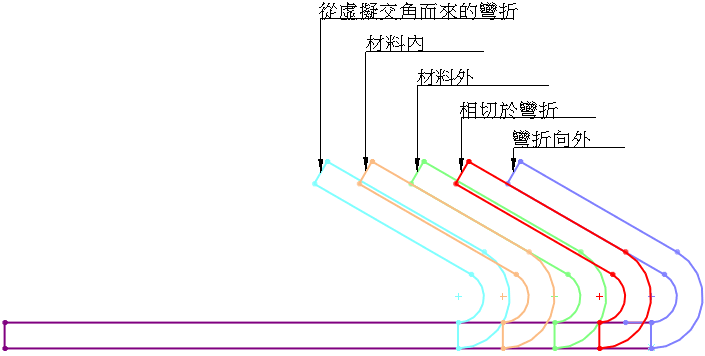

彎折位置 |
選擇以下之一︰
|
材料內
|
|
|
材料外
|
|
|
彎折向外
|
|
|
從虛擬交角而來的彎折
|
|
|
相切於彎折
|

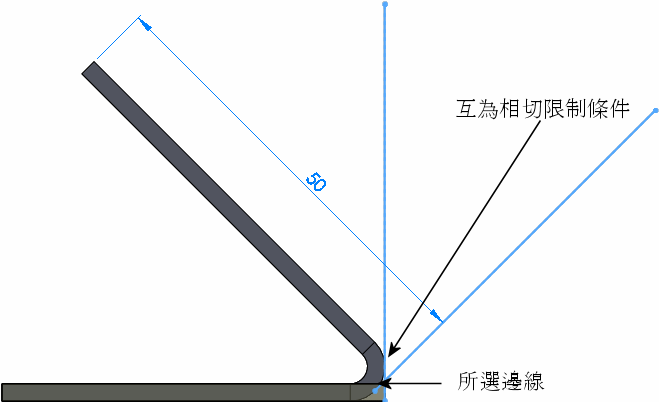

對所有的凸緣長度選項及大於 90º 的彎折有效。 凸緣位置將一律相切於附加至所選邊線的邊面，而凸緣長度將一律維持相同的長度。
|
|
| |
修剪鄰近彎折 |
移除鄰近彎折中額外的材料。 當斜接凸緣的彎折接觸到現有彎折時，會出現額外的材料。 修剪鄰近干涉彎折的切除大小是自動的，且無法編輯。
 |
| 此為邊線凸緣特徵的預覽。 藍色預覽的彎折區域接觸到 L 形基材凸緣的彎折。 |
 |
 |
| 已清除修剪鄰近彎折時的結果。 |
已選擇修剪鄰近彎折時的結果。 |
|
| |
偏移 |
選擇以從鈑金本體偏移凸緣。 |
| |
偏移終止條件 |
為偏移終止型態選擇一個項目。 |
|
反轉方向(R) |
變更偏移的方向。 |
|
偏移距離 |
設定一個值。 |
自訂彎折裕度
選擇來設定一個彎折裕度類型，並設定彎折裕度的值。
自訂離隙類型
選擇自訂離隙類型來加入離隙切割，然後選擇離隙切割的類型。
