您可以插入模具分割以產生模具的核心及模塑模塊。 要建立模具分割，零件在
曲面本體
資料夾中至少需要三個曲面本體： 核心曲面本體、模塑曲面本體及分模曲面本體。 您可以從模具分割為多個零件或同一個零件的多個副本產生模具。
為了防止核心及模塑模塊移動，您可以在將模具分割插入模具零件之前，先沿著分模曲面的周長加入互鎖曲面。 您也可以在插入模具分割時自動產生互鎖曲面。 要關閉鑄模零件中的鑽孔，您可以加入封閉曲面。
如果您未事先在模具零件中加入曲面本體，則您可以加入模具分割指令可以自動縫織在一起的不同曲面的集合。
要開啟此 PropertyManager，請執行下列操作之一：
- 按一下模具分割
(「模具工具」工具列)。
- 按一下。
- 用右鍵按一下模具分割特徵，然後按一下編輯特徵
。

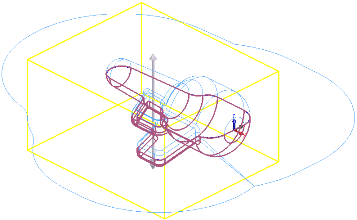

核心
|
公模曲面本體
|
顯示及強調顯示定義模具核心的所選曲面。 |

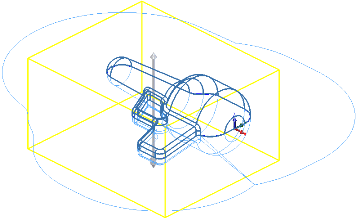

模塑
|
|
母模曲面本體
|
顯示及強調顯示定義模具模塑的所選曲面。 |

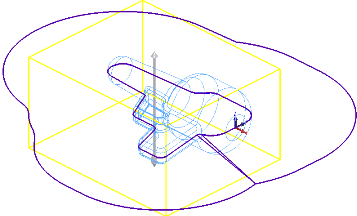

分模面
|
|
分模曲面本體
|
顯示及強調顯示定義模具分割分模曲面的所選曲面。 |

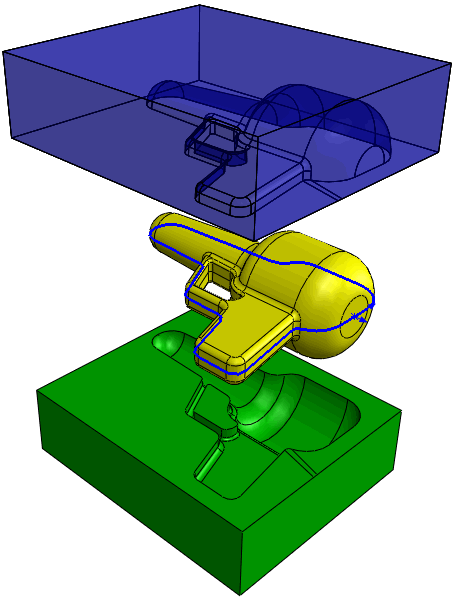

| 在模具分割之後鑄模 |
|---|
|
