格式化自動產生的設計表格

當您在設計表格 PropertyManager 中選擇自動產生或空白時，SolidWorks 軟體自動產生 Excel 檔案。自動產生的設計表格包括 Family 儲存格。

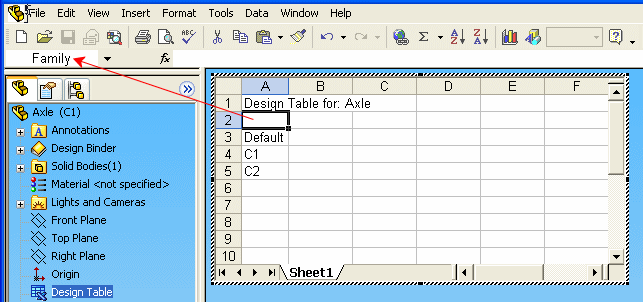

根據預設，儲存格 A2 是保留為 Family 儲存格。此儲存格決定參數及模型組態資料從何處開始。Family 儲存格中不包含文字，不過在 Excel 中，名稱方塊會顯示 Family。

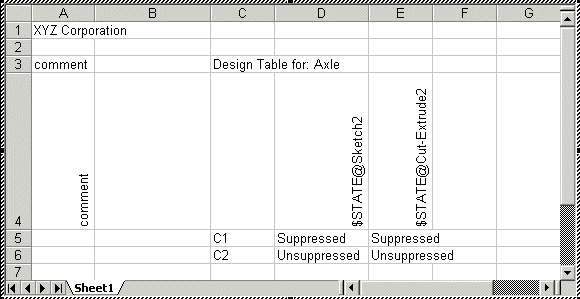

當您編輯設計表格時，您可以在 Family 儲存格的上方產生列，左方產生欄位。下面的範例是一個有效的設計表格，只要模型組態名稱及 SolidWorks 參數被保持在 Family 儲存格的下方及右方。
