您可以使用彎折計算表格來計算鈑金零件的開發長度。
使用彎折計算表格，您可以定義不同的角度範圍，指定數關係式給這些範圍，並計算零件的開發長度。
彎折計算表格的預設位置是 安裝目錄\lang\chinese\Sheetmetal Bend Tables。

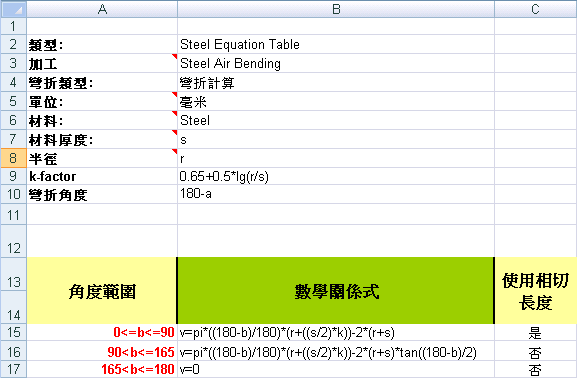

彎折計算表格的範例：
|
| 欄位 A |
顯示用在數學關係式中的變數。
- s = 材料厚度
- r = 彎折半徑
- k-factor = k-factor（您可以使用一個數學關係式或一個值）
- ß = 隙縫角度
|
| 角度範圍 |
讓您定義角度範圍。角度範圍定義必須用於特定計算的不同範圍。
- 您定義範圍的最小角度值為 ß 的左側
- ß = 角度變數
- 您定義範圍的最大角度值為 ß 的右側
|
| 數學關係式 |
讓您定義用於角度範圍的數學關係式。您也可以使用一個固定值。 |
| 使用相切長度 |
可讓您決定凸緣的計算方法： 虛擬交角或相切長度。 用來計算長度的數學關係式為： LD = A + B + V，其中 V 可為負數。 當 V 是負的時，與使用彎折扣除相同，即使數學關係式是彎折裕度的。
|
彎折計算範例
| 角度範圍 |
範例 |
|---|

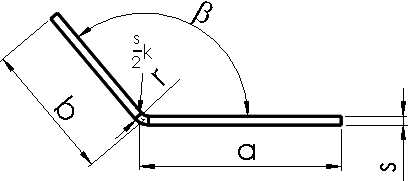

| 0 <= ß <= 90 |
相切長度 = 是
|

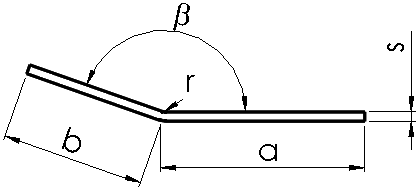

| 90 < ß <= 165 |
相切長度 = 否
|

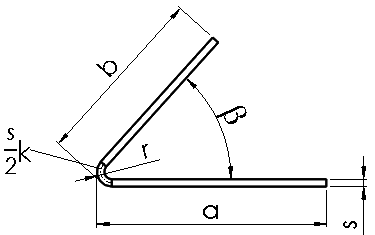

| 165 < ß <= 180 |
相切長度 = 否
|
