個別 DimXpert 特徵類型在 DimXpert 特徵的基礎上產生。
| 個別特徵類型 |
定義 |
支援的特徵 |
範例 |
|---|
| 複製排列
|
一組擁有相同類型（鑽孔、溝槽、凹口等）和大小參數的 DimXpert 特徵。
這些特徵通常與共用的尺寸和公差相關聯。例如，將直徑尺寸和幾何位置公差套用至鑽孔複製排列。
|
- 導角
- 柱孔
- 錐孔
- 圓柱
- 圓角
- 凹口
- 簡易直孔
- 狹槽(L)
|

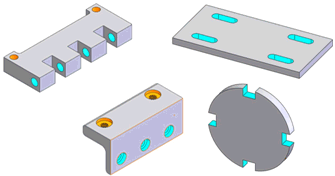

簡易直孔、柱孔、溝槽和凹口複製排列特徵
|
| 連結的複製排列
|
以 SW 建模特徵為基礎且與該特徵維持關聯的 DimXpert 複製排列。 如果您變更模型設計特徵，連結到模型設計特徵的 DimXpert 複製排列特徵就會自動加以更新。
在 DimXpertManager 中透過連結圖示  即可辨識連結的複製排列。
溝槽複製排列 1 是有連結的複製排列，但溝槽複製排列 2 不是。
|
支援的建模特徵：
- 導角
- 環狀複製排列
- 伸長除料
- 圓角
- 異型孔精靈
- 直線複製排列
- 鏡射
- 簡易直孔
|
假設模型上方有四個小型鑽孔，以下是會與不會導致連結複製排列的範例。
連結：
- 將四個鑽孔的模型設計為單一異型孔精靈或簡易直孔特徵。
- 四個鑽孔的模型設計為使用單一除料伸長，其草圖只包含 4 個圓圈
- 單一異孔型精靈或簡易直孔特徵後面接著直線或環狀複製排列
未連結：
- 零件為一個輸入的本體
- 整個零件的模型設計為使用單一草圖和伸長特徵
|
