產生鑽孔表格

  1. 按一下鑽孔表格 Tool_Hole_Table.gif (表格工具列)，或按一下插入 > 表格 > 鑽孔表格。
  2. 在 PropertyManager 中設定選項。
  3. 在圖面中選擇一個頂點來指定原點。

    您可以選擇 X 軸及 Y 軸來為基準定義一個頂點。您也可以在放置表格之後拖曳原點基準到所要的位置。
    hole_table_vertex.gif hole_table_angled.gif
    選擇了頂點為原點 選擇了邊線為 X 及 Y 軸

  4. 選擇鑽孔邊緣，或選擇模型面來包括面邊界內的所有除料迴圈。

    如果工程視圖以線架構 tool_Wireframe_View.png 或顯示隱藏線 Tool_Hidden_Lines_Visible_View.png 顯示，您可以從相反的面選擇非貫穿的鑽孔來將其包括在鑽孔表格中。這些孔會標示為遠端。

  5. 要在表格中包括其他的工程視圖，按一下 PropertyManager 中的下一個視圖，然後重複步驟 3 及 4。
  6. 按一下 PM_OK.gif。
  7. 如果您沒有選擇附著至錨點，在圖面中按一下來放置表格。

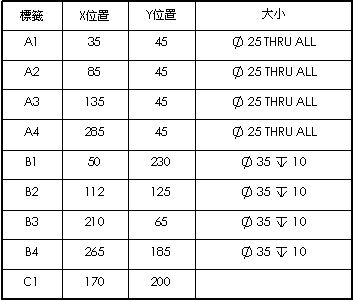

    表格被放置在工程圖中，並在鑽孔附近加有註解。

    hole_table2.gif hole_table2.gif
