產生標題圖塊表格

  1. 在零件或組合件中，按一下標題圖塊表格 （表格工具列）或按一下 插入 > 表格 > 標題圖塊表格 。
  2. 在 PropertyManager 中執行下列動作之一：
    • 要利用範本產生表格，請在表格範本之下按一下開啟標題圖塊表格的範本 ，在對話方塊中選擇一個範本並按一下開啟。
    • 要不利用範本產生標題圖塊表格，請在表格大小下選擇表格的欄數與列數。
  3. 如果您要在不利用範本的情況下產生表格，請在邊框下執行下列操作之一：
    • 按一下使用文件設定以使用與零件或組合件一起儲存的邊框設定。
    • 清除使用文件設定並為方塊邊框 與網格邊框 選擇線條寬度。
  4. 按一下 。
  5. 在圖面中，透過拖曳與按滑鼠左鍵定位表格。

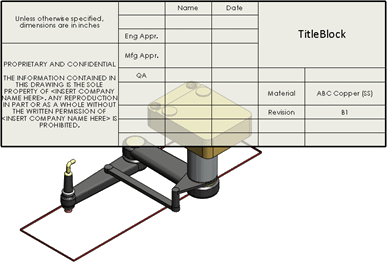

    表格以半透明形式出現，因此您可以看見模型。



  6. 按比例調整表格大小：
    1. 將游標停放在左上角並按一下 。
    2. 在 PropertyManager 中的標題圖塊表格縮放下，使用撥盤控制項來修改表格大小。

      您也可以變更邊框。

    3. 按一下 。

    您還可在圖面中透過拖曳表格的一角來調整表格大小，但字型大小不會按比例變更。

  7. 透過按一下儲存格顯示表格儲存格、列及欄工具列，利用這些工具列來編輯表格。

    請參考 表格儲存格、列或欄工具列。

  8. 用右鍵按一下表格以顯示可執行下列操作的功能表：
    • 加入並操作欄和列
    • 將表格儲存成範本。
    • 在單獨的視窗中開啟表格
    • 列印表格與模型
      要僅列印表格，請在單獨的視窗中開啟表格並從該視窗列印。
