文件屬性 - 鑽孔表格

您可以為鑽孔表格指定文件層級的草稿設定。僅在工程圖中提供。

要開啟此頁面，請開啟工程圖，按一下選項 (「標準」工具列)，選擇文件屬性標籤，再選擇表格 > 鑽孔。

文字

字型 按一下以修改字型。

位置精度

單位精度 選擇鑽孔位置值的小數點之後包括的數字位數。

字母/數字控制

選擇鑽孔表格標籤的字母或數字順序。

A, B, C 將字母而非數字用於鑽孔標籤上。
1, 2, 3 以數字定義鑽孔標籤的順序。

原點指標

原點指標 選擇管理原點顯示的標準或選擇根據標準使用整體草稿標準。

ANSI、BSI：

ISO、GB：

DIN、JIS、GOST：

從輪廓中心的標籤角度/偏移


角度

標籤與通過鑽孔中心的垂直線形成的角度。


偏移

從標籤至鑽孔輪廓的距離

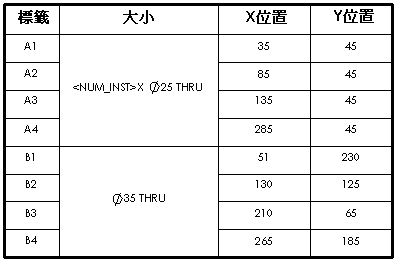

結合相同的標籤 選擇來將有相同標籤的項目結合在一列中。
結合相同的大小 選擇來合併數列中有相同大小的鑽孔。
顯示 ANSI 英制字母與數字鑽孔大小 使用字母或數字，在鑽孔表格中顯示 ANSI 英制鑽孔大小。 透過異型孔精靈工具產生的鑽孔，會顯示與鑽孔規格相同的大小。

使用鑽孔類型

不使用鑽孔類型
顯示鑽孔中心 選取此選項以顯示鑽孔中心。
自動更新鑽孔表格 選取此選項以便在您新增或刪除相關組合件中的零組件時更新鑽孔表格。
重複使用已刪除的標籤 選擇來使用已刪除的標籤。

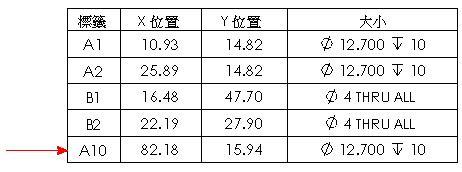

在表格尾端加入新的列 選擇來在表格底部加入新的列。
