Vytvoření obálky ze součásti

Součásti můžete kdykoliv změnit na obálky a naopak. Obálku lze vytvořit z libovolné součásti v hierarchii sestavy.

  1. Otevřete instalační_adresář\samples\whatsnew\assemblies\printer\printer_bottom.sldasm.

    Součást case_bottom je již obálka, což označuje FM_envelope_part.png ve stromu správce FeatureManager a průhledná modrá barva této součásti na grafické ploše.

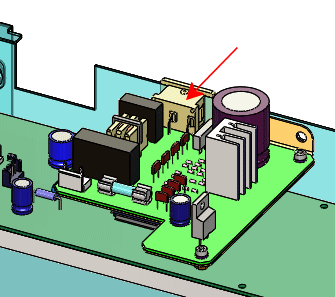

    Nyní vytvořte obálku jack_12. jack_12 je součást podsestavy board_A2.

  2. Klepněte pravým tlačítkem na součást jack_12 na grafické ploše nebo ve stromu správce FeatureManager a klepněte na Vlastnosti součásti menu_Component_Properties.gif.

  3. V pravém dolním rohu dialogového okna zvolte položku Obálka.

    Také se vybere možnost Nezahrnovat do kusovníku, neboť obálky nejsou nikdy zahrnuty do kusovníku.

  4. Klepněte na tlačítko OK.

    Na grafické ploše bude mít součást průhlednou modrou barvu. Ve stromu správce FeatureManager indikuje označení FM_envelope_part.png vedle součásti jack_12, že je tato součást obálkou.
