Le PropertyManager Spline

Relations existantes

PM_relations_existing.gif Relations Affiche les relations inférées automatiquement durant l'esquisse ou créées manuellement avec l'option Ajouter des relations. Lorsque vous sélectionnez une relation dans la liste, un symbole est mis en surbrillance dans la zone graphique.
PM_information.gif Informations Affiche l'état de l'entité d'esquisse sélectionnée (Totalement contrainte, Sous-contrainte, etc).

Ajouter des relations

Vous pouvez ajouter des relations entre des points de spline, entre des poignées de spline et entre des poignées de spline et des entités d'esquisse externes. Des sélections apparaissent lorsque la géométrie adéquate existe dans l'esquisse.

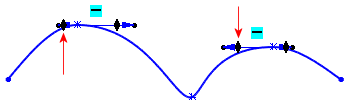

La direction radiale de la tangence est contrainte :

Options

  Pour la construction Convertit l'entité en géométrie de construction.
  Montrer la courbure Affiche le PropertyManager Echelle de courbure et ajoute des champs de courbure à la spline.

  Maintenir continuité interne Maintient la courbure interne de la spline.

Lorsque l'option Maintenir continuité interne est désactivée, la courbure est réduite de façon abrupte.


Lorsque l'option Maintenir continuité interne est sélectionnée, la courbure est progressivement réduite.

Les options suivantes ne sont disponibles qu'avec les splines possédant des poignées de courbure à chaque extrémité. Standard est l'option par défaut.
  Degré supérieur Augmente ou diminue le degré de la spline. Vous pouvez également ajuster les degrés en faisant glisser les poignées.
  Standard S'affiche lorsque vous commencez à créer la spline ou lorsque l'option Degré supérieur est désactivée.
spline_2point_standard.gif spline_2point_raised_degree.gif
Standard Degré supérieur

Paramètres

Spécifiez toute combinaison appropriée des paramètres suivants pour définir la spline si elle n'est pas contrainte par des relations.

PM_Spline_Point.gif Nombre de points de spline Met en surbrillance le point de spline sélectionné dans la zone graphique.
PM_Start_X_Coordinate_Spline.gif Coordonnée X Spécifie la coordonnée X du point de la spline.
PM_Start_Y_Coordinate_Spline.gif Coordonnée Y Spécifie la coordonnée Y du point de la spline.
PM_Radius_of_curvature.gif Rayon de courbure Contrôle le rayon de courbure en tout point de la spline. Rayon de courbure apparaît uniquement si vous sélectionnez Ajouter contrôle de courbure Tool_Add_Curvature_Control_Spline_Tools.gif dans la barre d'outils Outils de spline ou dans le menu contextuel, et que vous ajoutez un pointeur de courbure à la spline.
PM_Curvature.gif Courbure Affiche le degré de courbure au point où le contrôle de courbure a été ajouté. Courbure apparaît uniquement si vous ajoutez un pointeur de courbure à la spline.
PM_Tangent_Magnitude_1.gif Pondération de la tangente 1 Contrôle le vecteur de tangence gauche en modifiant la courbure de la spline en ce point.
PM_Tangent_Magnitude_2.gif Pondération de la tangente 2 Contrôle le vecteur de tangence droit en modifiant la courbure de la spline en ce point.
PM_Tangent_Radial_Direction.gif Direction de la tangente radiale Contrôle la direction de tangence en modifiant l'angle d'inclinaison de la spline par rapport à l'axe X, Y ou Z.
PM_Tangent_Polar_Direction.gif Direction de la tangente polaire Contrôle l'angle d'élévation du vecteur tangent par rapport à un plan situé en un point perpendiculaire à un point de spline.
Vous pouvez également coter par rapport aux poignées de spline.
  Pilotage par les tangentes Active le contrôle de la spline en utilisant la Pondération de la tangente et la Direction de la tangente radiale.
  Restaurer cette poignée Restaure la poignée de spline sélectionnée dans son état initial.
  Restaurer toutes les poignées Restaure toutes les poignées de spline dans leur état initial.
  Relaxer la spline Lorsque vous esquissez une spline et affichez le polygone de contrôle, vous pouvez faire glisser n'importe quel noeud sur celui-ci pour changer la forme de la spline. Si le résultat obtenu n'est pas satisfaisant, vous pouvez resélectionner la spline pour afficher le PropertyManager et cliquer sur Relaxer la spline sous Paramètres pour reparamétrer (adoucir) la forme. La commande Relaxer la spline est à nouveau disponible en faisant glisser un nœud sur le polygone de contrôle.
  Proportionnel Maintient la forme de la spline lorsque vous faites glisser une extrémité; la spline entière change de forme proportionnellement.
