Vous pouvez spécifier des paramètres d'habillage pour toutes les cotes au niveau du document. Disponible pour tous types de document.
Les cotes insérées à l'aide des outils Insérer des objets du modèle, DimXpert, et autres méthodes automatisées sont placées à des endroits prédéfinis sur la vue de mise en plan. Vous définissez ces endroits dans cette boîte de dialogue.
Pour afficher cette boîte de dialogue, dans une mise en plan, cliquez sur
Options
(barre d'outils Standard), sélectionnez Propriétés du document, puis Cotations.
Chaque fois que vous changez la police des cotes, la police de niveau document de chaque type de cote est mise à jour en conséquence.
Précision primaire
|
Précision des unités
|
Pour la valeur, sélectionnez le nombre de chiffres après le signe décimal. |
|
Tolérance/Précision
|
Pour la tolérance, sélectionnez le nombre de chiffres après le signe décimal. |
| |
Lier les précisions au modèle
|
Pour les cotes importées, définit les modifications de précision de tolérance ou d'unité comme étant paramétriques avec le modèle. |
Précision double
|
|
Précision des unités
|
Pour la valeur de la cote dans les unités secondaires, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste. |
|
|
Tolérance/Précision
|
Pour les valeurs de tolérance dans les unités secondaires, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste. |
| |
Lier les précisions au modèle
|
Pour les cotes importées, définit les modifications de précision de tolérance ou d'unité des unités secondaires comme étant paramétriques avec le modèle. |
Lignes d'attache brisées
|
Longueur de la ligne d'attache
|
Entrez la longueur de la portion non brisée de la ligne d'attache. |
|
Etendre au texte
|
Les cassures de ligne d'attache s'étendent pour rejoindre l'extrémité de la ligne de texte de cote. |
|
|
|
|
|
|
|
Afficher les unités des cotes
|
Sélectionnez pour afficher les unités de cotation dans les mises en plan.
|
|
Ajouter des parenthèses par défaut
|
Sélectionnez pour afficher des cotes entre parenthèses.
Pour définir la couleur, cliquez sur . Dans Paramètres de combinaison de couleurs, sélectionnez Cotes, non importées (pilotées).
|
|
Centrer le texte entre les lignes de rappel
|
Sélectionnez pour centrer les cotes entre les lignes de rappel. Cette option sélectionne aussi Centrer la cote dans les PropertyManagers où cette optionCentrer la cote est disponible.
Lorsque vous faites glisser un texte de cote entre les lignes de rappel, il est automatique attiré vers le centre.
|
|
Inclure préfixe dans la case de tolérance absolue
|
Sélectionnez pour inclure préfixe dans la case de tolérance absolue lorsque vous spécifiez un préfixe.
|
|
Afficher la double cotation absolue dans un cadre
|
Sélectionnez pour inclure la double cotation dans la case de tolérance absolue.
|
|
Afficher des cotes interrompues dans les vues interrompues
|
Sélectionnez pour interrompre les lignes de cotes pour les vues interrompues.
|
|
Appliquer les règles mises à jour
|
Sélectionnez ceci pour mettre à jour l'alignement vertical des lignes d'attache brisées pour que les cassures se centrent sur la ligne de texte de cote appropriée dans la cotation géométrique et la définition du contenu des cases de tolérance. Les cotes existantes apparaissent inchangées jusqu'à ce que cette option soit appliquée. Une fois qu'elle est appliquée, l'option n'est plus disponible.
 |
| Anciennes règles |
 |
| Règles mises à jour |
|
|

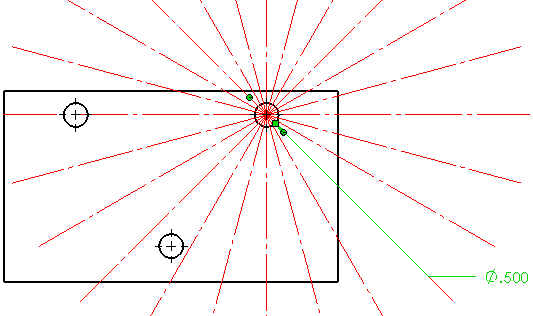

Angle d'aimantation des lignes d'attaches radiales/de diamètre
|
Modifie l'angle d'aimantation utilisé vous déplacez des cotes de diamètre, radiales ou de chanfrein en position radiale.
|
|
|
|
