Aligner les cotes parallèlement/concentrique

Dans une mise en plan, vous pouvez aligner les cotes linéaires, radiales ou angulaires sélectionnées en les espaçant uniformément. Aligner parallèlement/Concentrique est utilisé pour "empiler" et "espacer" les cotes. Les cotes sélectionnées doivent être du même type.

Alignement et regroupement des cotes parallèles

Pour aligner et grouper des cotes parallèles:

  1. Dans une mise en plan, maintenez la touche Ctrl enfoncée et cliquez sur deux ou plusieurs cotes à aligner. Vous pouvez aussi sélectionner le groupe de cotes en maintenant le bouton gauche de la souris enfoncé et en faisant glisser un cadre autour des cotes.
  2. Cliquez sur Aligner parallèlement/Concentrique Tool_Align_Parallel_Concentric_Align.gif (barre d'outils Alignement) ou sur Outils > Cotes > Aligner parallèlement/Concentrique .

    Les cotes sont disposées de manière à ce que les flèches soient uniformément espacées. Elles sont également groupées et conservent leur espacement parallèle lorsqu'elles sont déplacées.

    Align_Parallel_ex.gif Align_Concentric_ex.gif
    Alignées parallèlement Alignées concentriques

Spécification de la distance entre les cotes

Pour spécifier la distance entre les cotes:

  1. Cliquez sur Outils > Options > Propriétés du document > Cotes.
  2. Sous Distances de décalage, spécifiez une valeur pour A partir de la dernière cote (B) (la distance entre les cotes comme indiqué).
  3. Cliquez sur OK.

Mise en surbrillance des cotes alignées les unes sur les autres

Pour mettre en surbrillance des cotes alignées les unes sur les autres:

  • A l'aide du bouton droit de la souris, cliquez sur une cote qui a été créée avec Aligner parallèlement/Concentrique Tool_Align_Parallel_Concentric_Align.gif et cliquez sur Montrer l'alignement.

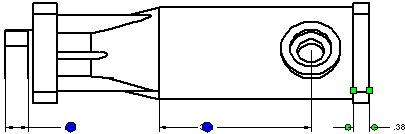

    Les cotes alignées sont indiquées par des points bleus.

Dissociation des cotes d'une série de cotes alignées

Pour dissocier une cote d'une série de cotes alignées:

  • A l'aide du bouton droit de la souris, cliquez sur une cote qui a été créée avec Aligner parallèlement/Concentrique Tool_Align_Parallel_Concentric_Align.gif et cliquez sur Casser l'alignement.
