Modification des variables globales dans la boîte de dialogue Modifier

  1. Dans l'arbre de création FeatureManager, cliquez sur Boss-Extrude1.

    Le modèle s'ouvre en mode Esquisse.

  2. Dans l'esquisse, double-cliquez sur la cote length@outline.

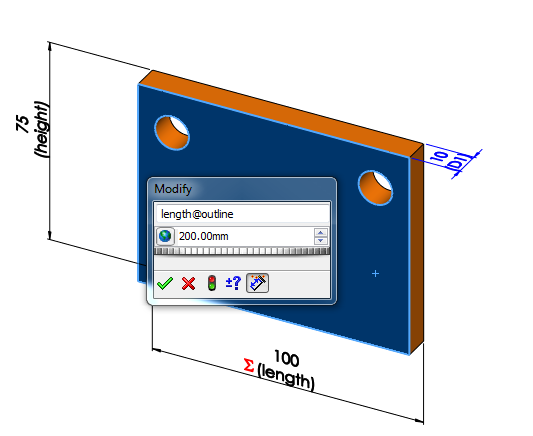

  3. Dans la boîte de dialogue Modifier, remplacez la cote 100 par 200.

    Modify global variable 2

    Lorsque vous insérez ou modifiez une variable globale dans la boîte de dialogue Modifier, Créer une variable globale Create Global Variable Create Global Variable s'affiche dans le champ de saisie. La cote "length@outline" et la variable globale "overall length" représentent la même valeur.

  4. Cliquez sur ReconstruireOTTool_Rebuild_Standard.gif, puis sur PM_OK.gif.
  5. Dans l'arbre de création FeatureManager ®, cliquez à l'aide du bouton droit de la souris sur le dossier Equations et sélectionnez Gestion des équations.

    La boîte de dialogue Equations affiche la nouvelle valeur pour la cote "length@outline" et la variable globale "overall length".
