Extraire des esquisses

Pour créer une fonction de base à partir d'une mise en plan 2D, extrayez des esquisses pour spécifier les vues appropriées.

Les esquisses se plient automatiquement dans la bonne direction comme si la mise en plan était une feuille de papier.

Spécifiez quelles parties de la mise en plan sont les esquisses pour la vue de face, de droite, etc. Vous pouvez aussi créer des esquisses auxiliaires non parallèles aux plans des vues principales.

Extraction d'une esquisse pour la vue de face

Pour extraire une esquisse pour le vue de face:

  1. Lors de l'édition d'une esquisse, sélectionnez les entités d'esquisse qui constituent la vue de face.

    Vous devez définir une vue de face avant de définir n'importe quelle autre vue. Vous pouvez faire glisser un cube de visualisation, sélectionner une chaîne ou maintenir la touche Ctrl enfoncée et sélectionner les entités individuellement.

  2. Cliquez sur Face dans la barre d'outils 2D à 3D, ou cliquez sur Outils > Outils d'esquisse > 2D à 3D > Face.
Une nouvelle esquisse apparaît dans l'arbre de création FeatureManager.

Extraction d'autres esquisses orthogonales

Pour extraire d'autres esquisses orthogonales:

  1. Tout en éditant l'esquisse d'origine, sélectionnez les entités d'esquisse qui constituent les vues orthogonales, telles que le dessus, la droite, la gauche, le dessous ou l'arrière.
  2. Cliquez sur l'icône correspondante dans la barre d'outils 2D à 3D, ou cliquez sur le menu Outils > Outils d'esquisse > 2D à 3D.
Une nouvelle esquisse apparaît dans l'arbre de création FeatureManager. L'esquisse se plie dans la bonne direction par rapport à la vue de Face.

Extraction d'esquisses auxiliaires

Pour extraire des esquisses auxiliaires:

  1. Lors de l'édition d'une esquisse, sélectionnez les entités d'esquisse qui constituent la vue auxiliaire.
  2. Maintenez la touche Ctrl enfoncée et sélectionnez une ligne dans une autre vue pour spécifier l'angle de la vue auxiliaire.
  3. Cliquez sur Auxiliaire (barre d'outils 2D à 3D), ou cliquez sur Outils > Outils d'esquisse > 2D à 3D > Auxiliaire.

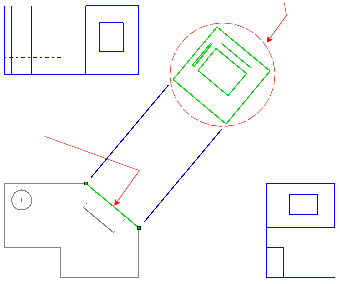

Exemples de vue auxiliaire
L'arête angulaire de la vue de face est sélectionnée pour la vue auxiliaire, qui se trouve dans la partie supérieure droite, avec la flèche de vue C.
  Entités d'esquisse pour la vue auxiliaire
La ligne définit l'angle de la vue auxiliaire
