Gleichungen exportieren und verknüpfen

In den nachfolgenden Schritten wird der verbesserte Workflow für das Exportieren und Verknüpfen von Gleichungen mit Textdateien erläutert.

  1. Klicken Sie im Dialogfeld Gleichungen auf Export.

  2. Im Dialogfeld Speichern unter:
    1. Legen Sie für die Textdatei einen Namen und einen Speicherort fest.
    2. Klicken Sie auf Speichern.

      Die Gleichungen werden in einer Textdatei gespeichert. Das Dialogfeld Gleichungsexport wird angezeigt.

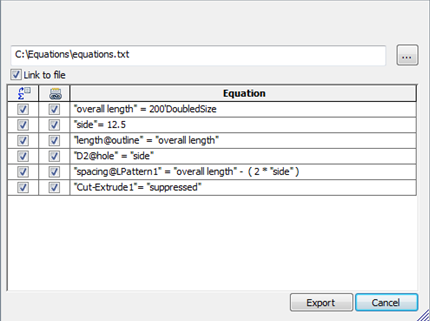

      Das Dialogfeld Gleichungsexport enthält zwei Spalten. In der ersten Spalte wird darauf hingewiesen, dass die Gleichungen in eine Textdatei exportiert werden. In der zweiten Spalte wird angegeben, dass die Gleichungen im Modell und der Textdatei verknüpft werden. Somit werden Änderungen stets an beiden Orten vorgenommen. Standardmäßig werden alle Gleichungen exportiert und verknüpft.

      Export Equations

      Sie können einzelne Gleichungen verknüpfen oder die Verknüpfung aufheben, indem Sie die Kontrollkästchen in der Spalte Links aktivieren bzw. deaktivieren. Dieselben Kapazitäten sind im Dialogfeld Gleichungen verfügbar, wenn Sie eine Verknüpfung zu einer externen Datei herstellen.

  3. Klicken Sie im Dialogfeld Gleichungen exportieren auf Export.

    Im Dialogfeld Gleichungen ist die Option Link zu externer Datei ausgewählt. Der Dateipfad wird auch eingeblendet.

    Link to external file

  4. Klicken Sie im Dialogfeld Gleichungen auf Verknüpfte Datei öffnenbutton_compare_drawings_open.gif.

    Die Datei wird in einem Text-Editor geöffnet.

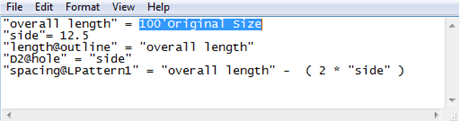

  5. Ändern Sie "Gesamtlänge" von 200 in 100 und aktualisieren Sie die Kommentare von DoppelteGröße auf Originalgröße. Speichern Sie anschließend die Datei.

    equations text file

  6. Klicken Sie im Dialogfeld Gleichungen auf ModellneuaufbauOTTool_Rebuild_Standard.gif.

    Sämtliche Bemaßungen, die die globale Variable "Gesamtlänge" verwenden, werden auf die Originalgröße zurückgesetzt. Das Dialogfeld Gleichungen zeigt eine weitere Spalte für alle Einträge an, die mit der externen Datei verknüpft sind.

    Gleichungen und globale Variablen, die extern verknüpft sind, können in diesem Dialogfeld nicht mehr geändert werden. Sie müssen die externe Datei verwenden, um sie zu ändern.

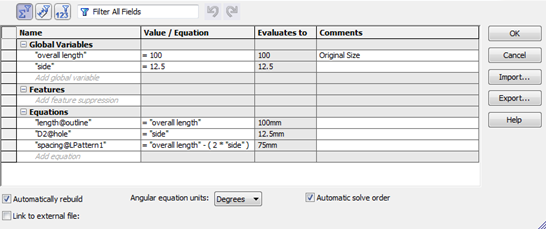

  7. Deaktivieren Sie im Dialogfeld Gleichungen die Option Link zu externer Datei.

    Nun können alle Gleichungen und globalen Variablen im Dialogfeld geändert werden. Der Pfad zur externen Datei und die Spalte Link werden auch entfernt.

    EquationsDialog_w/o_links
