Verbinden von Schalenkanten mit Balken

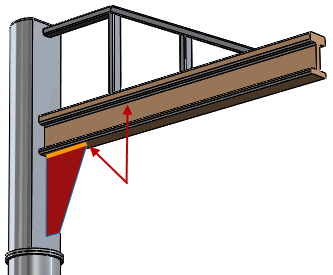

Das Verbinden von Schalenkanten, die zu Oberflächen oder Blechkörpern gehören, mit Balken, das häufig für die Simulation von Verbindungsbalken aus Knotenblechplatten verwendet wird, wird durch manuelle Kontaktsatzdefinitionen unterstützt.

Diese Funktionalität ist für lineare statische, Frequenz-, Knick- und lineare dynamische Studien verfügbar.

Um einen Verbindungskontakt von Schalenkante an Balken zu erstellen, wählen Sie im PropertyManager Kontaktsätze unter Typ die Option Verbunden aus. Klicken Sie für Satz 1 auf Balken beam.png , und wählen Sie im Grafikbereich den gewünschten Balken aus. Wählen Sie für Flächen, Kanten für Satz 2 PM_Edges_Faces_Features_and_Loops.gif die Schalenkante aus.
