Über das Kontextmenü können Sie Zeichnungsansichten in Skizzenelemente oder einen Block von Skizzenelementen konvertieren.
Klicken Sie mit der rechten Maustaste in eine Zeichnung, und wählen Sie Ansicht in Skizze umwandeln aus. Im PropertyManager Ansicht in Skizze umwandeln können Sie folgendermaßen vorgehen:
|
Ansicht durch Skizze ersetzen
|
Ersetzt die Zeichenansicht durch die äquivalenten 2D-Skizzenelemente.
 |

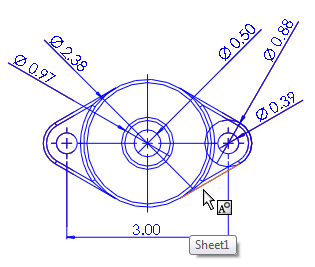

| Ursprüngliche Zeichenansicht |
 |

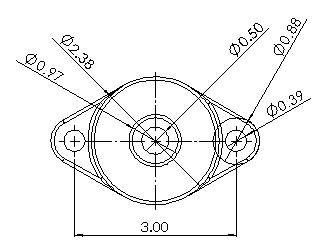

| Äquivalente 2D-Skizzenelemente |
|
|
Ansicht mit Block ersetzen
|
Ersetzt die Zeichenansicht durch die äquivalenten 2D-Skizzenelemente, die in einem Block gruppiert sind.
 |
| Ursprüngliche Zeichenansicht |
|
| Block mit äquivalenten 2D-Skizzenelementen |
|
|
Block einfügen
|
Erstellt einen separaten Block mit äquivalenten 2D-Skizzenelementen, den Sie an beliebiger Stelle in der Zeichnung platzieren können.

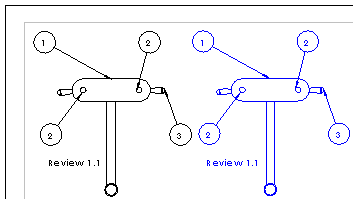

In diesem Beispiel wird der Block rechts zur Zeichenansicht hinzugefügt, statt die Zeichenansicht links zu ersetzen.
|
