Geometrieanforderungen - Rohrbogen

Die folgenden Elemente sind für eine Komponente, die als ein Rohrbogen in SolidWorks Routing verwendet werden sollen, erforderlich.

Achtung: Bei Namen von Leitungsführungsskizzen und Bemaßungen wird zwischen Groß- und Kleinschreibung unterschieden.

RohrBogen

  • Eine Skizze mit dem Namen Rohrbogen
  • Ein Bogen, der die Mittellinie des Rohrbogens darstellt, mit Bemaßungen mit den folgenden Bezeichnungen:
    • BiegeRadius@RohrBogen
    • BiegeWinkel@RohrBogen

Beispiel:

Leitung

  • Eine Skizze:
    • genannt Leitung
    • auf einer Ebene normal auf ein Ende des Bogens
  • Ein Kreis, der den Außendurchmesser des Rohrbogens darstellt mit einer Bemaßung mit der Bezeichnung Durchmesser@Leitung
  • Eine Bemaßung zwischen der Kreis- und der Bogenmitte:
    • mit der Bezeichnung BiegeRadius@Leitung
    • verknüpft mit BiegeRadius@RohrBogen

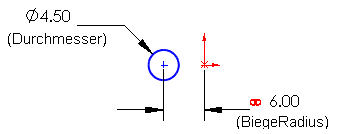

Beispiel:

Feature

Eine Austragung FM_sweep_feature.gif unter Verwendung von:
  • Leitung als Profil
  • RohrBogen als Bahn
  • Die Option Dünnes Feature zur Festlegung der Wanddicke

Beispiel:
