Beispiele für Bemaßungstoleranz und -genauigkeit

Sie können lt. den folgenden BeispielenToleranz- und Präzisionsoptionen im PropertyManager Bemaßungswert festlegen.

Verfügt das Teil über mehrere Konfigurationen, klicken Sie auf Konfigurationen, um die ausgewählten Konfiguration zu ändern.

Änderungen an Toleranzen von steuernden Bemaßungen in der Zeichnung werden vom Modell übernommen.

Grundlegend Fügt einen Rahmen um den Bemaßungstext hinzu. Bei geometrischer Bemaßung und Toleranzerstellung weist Grundlegend auf den theoretisch exakten Wert der Bemaßung hin.
Zweiseitig Zeigt die Nennbemaßung an, gefolgt von separaten höheren und niedrigeren Toleranzen. Definieren Sie in und Werte für die Mengen über und unter dem Nominalwert.
Limit Zeigt den oberen und unteren Grenzwert für die Bemaßung an. Definieren Sie in und Werte für die Mengen über und unter dem Nominalwert. Die Toleranzwerte werden zum Nennwert addiert und vom Nennwert subtrahiert.
Symmetrisch Zeigt die Nennbemaßung an, gefolgt von der Toleranz. Definieren Sie in denselben Wert für die Mengen über und unter dem Nennwert.
MIN Zeigt den Nennwert an mit dem Suffix MIN.
MAX Zeigt den Nennwert an mit dem Suffix MAX.

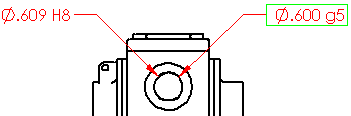

Passtoleranzen. Definiert die Toleranz nach Klassifizierung und alphanumerischen Werten. In diesem Beispiel:
  • Toleranztyp = Passung
  • Klassifizierung = Abstand
  • Bohrungspassung = H8
  Definiert die Toleranz der Welle mit dem Wert Wellenpassungg5.

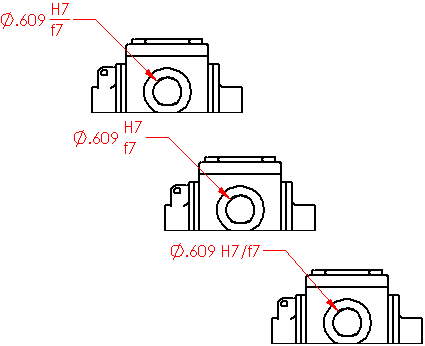

  Fasst die Passtoleranzen zu einer einzigen Bemaßung zusammen mit:
  • Geschichtet mit Linienanzeige
  • Geschichtet ohne Linienanzeige
  • Lineare Anzeige
  Verwendet Passung mit Toleranz, um den Toleranzwert anzuzeigen. Die Verwendung von Bohrungspassung und Wellenpassung definiert die Toleranzwerte automatisch.


  Verwendet die Werte von Passung, ohne sie anzuzeigen, indem der Toleranztyp auf Passung (nur Toleranz) gesetzt wird.
