Sie können Basis-Features und andere Features linear austragen, indem Sie Linear austragen
in der 2D-zu-3D-Symbolleiste mit partiellen Skizzen verwenden.
Linear ausgetragener Aufsatz auf der Features-Symbolleiste akzeptiert nur vollständige Skizzen.
Ein Feature linear austragen:
- Bearbeiten Sie eine Skizze.

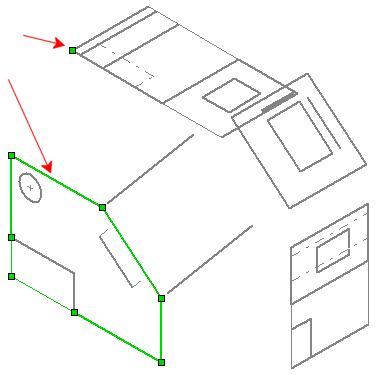

- Wählen Sie die Skizzenelemente, die für das Feature nötig sind, aus.
Sie brauchen dabei keine ganze Skizze auszuwählen.
- Halten Sie die Strg-Taste gedrückt, und wählen Sie einen Punkt (in einer beliebigen Skizze) als den Anfangspunkt für die lineare Austragung aus.
Wenn Sie keinen Anfangspunkt oder einen Punkt in der bearbeiteten Skizze auswählen, so gilt die Ebene der Skizze als Anfangspunkt.

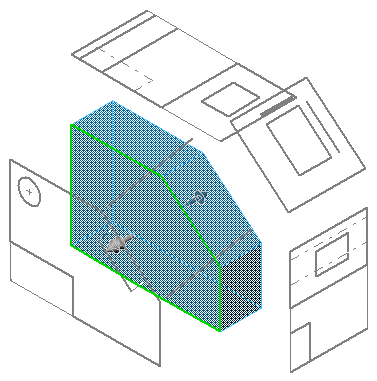

- Klicken Sie in der 2D-zu-3D-Symbolleiste auf Linear austragen, oder klicken Sie auf . Klicken Sie dann in den Grafikbereich, um die Richtung für die lineare Austragung anzugeben.
Der PropertyManager Basis-Linear austragen wird eingeblendet.
- Bearbeiten Sie im PropertyManager Basis-Linear austragen die Eigenschaften.
Bei der 2D-zu-3D-Konvertierung können Sie die Tiefe einer blinden linearen Austragung definieren, indem Sie ein Skizzenelement auswählen. Klicken Sie auf
Tiefe
, und wählen Sie ein Element in einer Skizze aus.
- Klicken Sie auf OK
.
