Verwenden Sie die Seite Bohrungsassistent zum Konfigurieren von Bohrungsassistent-Normen, Typen und Bohrungen. Sie können zudem jedem Standardbohrungstyp intelligente Verbindungselemente zuweisen. Um die Konfiguration zu vereinfachen, wählen Sie nur Bohrungsnormen für die Maschinenteile aus, die Sie verwenden.
So greifen Sie auf die Seite
Bohrungsassistent zu:
- Klicken Sie in Windows auf .
- Klicken Sie auf 1 - Bohrungsassistent.
Um durch die Normen zu navigieren, verwenden Sie den linken Fensterbereich oder klicken Sie im rechten Fensterbereich auf die Ordner. Sie können Elemente im rechten Fensterbereich aktivieren oder deaktivieren.
Wenn Sie diese Seite zum ersten Mal aufrufen, wird an der Stelle des Fensterbereichs ein Tipp angezeigt. Klicken Sie auf den Tipp, um den Fensterbereich einzublenden.
Linker Fensterbereich

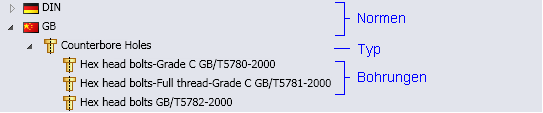

Im linken Fensterbereich werden unter Normen für den Bohrungsassistenten Normen, Kategorien und Typen aufgelistet:
Rechter Fensterbereich
Um ein Element zu entfernen, entfernen Sie das Häkchen aus dem Kontrollfeld. Wenn Sie ein Element entfernen, wird es im rechten und linken Fensterbereich deaktiviert, bis Sie es wieder auswählen.
Um eine Norm, eine Kategorie oder einen Typ zu öffnen, klicken Sie auf einen Ordner im rechten Fensterbereich. Klicken Sie auf Zurück nach oben
, um eine Ebene nach oben zu wechseln.
Um eine Kopie einer Bohrungsnorm zu definieren, klicken Sie auf Norm kopieren
. Klicken Sie auf
, um ausgewählte benutzerdefinierte Normen zu löschen.
Standardeigenschaften
Klicken Sie auf den Namen einer Standardeigenschaft, und aktivieren oder deaktivieren Sie Werte in der Liste auf der rechten Seite.
| |
Bohrungseigenschaften |
Die Liste der Eigenschaften variiert nach Bohrungstyp. Zu den gemeinsamen Eigenschaften gehören Bemaßungen (z. B. Größen) und Gewindedaten. Mit den von Ihnen ausgewählten Eigenschaftswerten wird die Gesamtanzahl der Bohrungskonfigurationen bestimmt. Deaktivieren Sie Größen- und andere Eigenschaftswerte, um die Anzahl der Konfigurationen zu reduzieren.
|
|
Globale Eigenschaft
|
Zeigt an, dass die Eigenschaft von anderen Bohrungen in der Norm gemeinsam genutzt wird. |
|
Neue Größe hinzufügen
|
Öffnet das Dialogfeld Neue Größe hinzufügen, in dem Sie der Bohrungsgröße oder Eigenschaftenliste mit der Gewindedatenkonfiguration eine neue Größe hinzufügen können. |
Intelligente Verbindungselemente
| |
Intelligentes Verbindungselement |
Zeigt das intelligente Verbindungselement und die zugewiesene Norm an. |
| |
Neu zuweisen
|
Ermöglicht die Neuzuweisung des intellligenten Verbindungselements bei Bohrungsassistent-Normbohrungen. |
