Panoramica della funzionalità Instant3D

Trascinare i manipolatori della geometria e delle quote per ridimensionare le funzioni.
È inoltre possibile trascinare i controlli delle quote per ridimensionare le funzioni. Video: Instant3D - Trascina controlli quote

Video: Instant3D - Trascina geometria
È inoltre possibile trascinare i controlli delle quote per ridimensionare le funzioni.

Video: Instant3D - Trascina controlli quote
Per gli assiemi, è possibile modificare i componenti nell'assieme o modificare gli schizzi, le funzioni e le quote degli accoppiamenti a livello di assieme. Video: Instant3D negli assiemi
Utilizzare i righelli sullo schermo per misurare con precisione le modifiche.
Creare estrusioni e tagli da contorni o schizzi selezionati.
Agganciare con lo Snap su geometria mediante i quadratini di ridimensionamento.
Piani sezione live. Scomporre dinamicamente la geometria del modello e manipolare le funzioni.
Modificare i contorni di schizzo interni.

Video: Instant3D - Modifica contorni interni schizzo
Ripetizione e specchiatura. È possibile utilizzare Instant3D per manipolare geometria specchiata o ripetuta.

I manipolatori disponibili nella geometria selezionata trasformata corrispondono a quelli disponibili nella geometria di serie corrispondente. Per esempio, i manipolatori di faccia laterale, di faccia finale, manipolatori del raccordo, etc.

Quando la geometria trasformata viene trascinata, l'intero modello si aggiorna, compresa la geometria di serie.



Parte originale con estrusione specchiata

L'esempio mostra l'uso del manipolatore nella funzione specchiata per modificare le funzioni di specchio e serie.

Video: Instant3D - Specchiature e ripetizioni

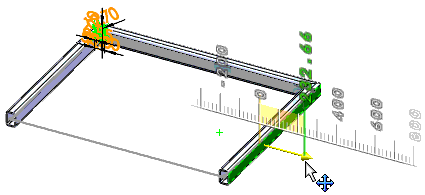

Instant3D è disponibile su parti di saldatura 2D e 3D.
