Quotare ai controlli della spline

Usare Quota intelligenteTool_Smart_Dimensions_Relations.gif (barra degli strumenti Quote/Relazioni) per quotare i controlli della spline.

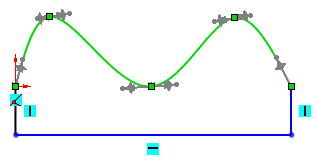

Esempio di maniglie della spline:



Le quote possono essere aggiunte per:
  • Peso tangente 1PM_Tangent_Magnitude_1.gif e Peso tangente 2PM_Tangent_Magnitude_2.gif
  • Direzione radiale tangentePM_Tangent_Radial_Direction.gif
Quotare alle maniglie della spline consente di:
  • impostare qualsiasi valore nell'area grafica piuttosto che nel PropertyManager.
  • Controllare lo spessore tangente e la direzione nelle Tabelle dati.

Per quotare ai controlli della spline:

  1. in modalità Modifica schizzo, nel PropertyManager Spline in Parametri, selezionare Guida tangente.


  2. Fare clic su Quota intelligente (barra degli strumenti Quote/Relazioni) o su Strumenti > Quote > Intelligenti.
  3. Selezionare la spline per visualizzare i controlli.

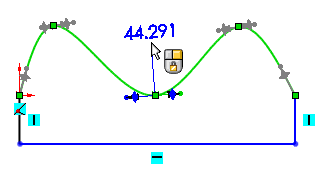

    Per Peso tangente 1PM_Tangent_Magnitude_1.gif - Peso tangente 2PM_Tangent_Magnitude_2.gif
    1. Selezionare qualsiasi controllo su un'estremità e fare clic per posizionare la quota.
    2. Stabilire la quota nella casella Modifica.

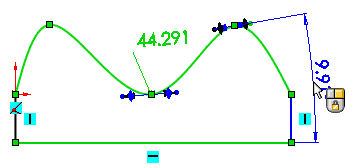

    Per Direzione radiale tangente
    1. Selezionare qualsiasi controllo su un'estremità, la linea orizzontale, e fare clic per posizionare la quota.
    2. Stabilire la quota nella casella Modifica.
