Usare la pagina Creazione guidata fori per configurare gli standard, i tipi e i fori della Creazione guidata fori. Si potranno anche assegnare gli smart fastener per ogni tipo di foro standard. Per semplificare la configurazione, selezionare solo gli standard di foratura e l'hardware da usare.
Per accedere alla pagina di
Creazione guidata fori:
- Da Windows, fare clic su .
- Fare clic su 1 - Creazione guidata fori.
Passare in rassegna gli standard usando il pannello a sinistra o facendo clic sulle cartelle nel pannello a destra. È possibile selezionare o deselezionare gli elementi nel pannello a destra.
La prima volta che si utilizza questa pagina, un suggerimento copre il pannello di destra. Fare clic sul suggerimento per visualizzare il pannello a destra.
Pannello di sinistra

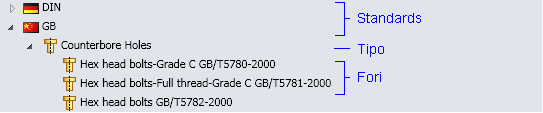

Sotto standard della Creazione guidata fori, il pannello a sinistra elenca gli standard, le categorie ed i tipi:
Pannello di destra
Per rimuovere un elemento, deselezionare la casella di controllo. Una volta deselezionato un elemento, questo è disattivato nel pannello di destra e in quello di sinistra fino a selezionarlo nuovamente.
È possibile aprire uno standard, una categoria o un tipo nel pannello a destra. Fare clic su Torna indietro
per risalire di un livello.
Per definire una copia di uno standard di foratura, fare clic su Copia standard.
Fare clic su
per eliminare gli standard definiti dall'utente.
Proprietà standard
Fare clic sul nome di una proprietà standard e selezionare o deselezionare i valori nell'elenco a destra.
| |
Proprietà dei fori |
L'elenco di proprietà varia per tipo di foro. Le proprietà comuni comprendono le quote (come ad esempio Dimensione) e Dati filettatura. I valori di proprietà selezionati determinano il numero totale di configurazioni per un foro. Deselezionare i valori di dimensione e altro per ridurre il numero di configurazioni.
|
|
Proprietà globali
|
Indica che la proprietà è condivisa con altri fori dello standard. |
|
Aggiungi nuova dimensione
|
Apre la finestra di dialogo Aggiungi nuova dimensione, in cui è possibile aggiungere nuove dimensioni alla dimensione di fori o all'elenco proprietà di configurazione dei riferimenti di filettatura. |
Elementi di fissaggio automatici
| |
Smart Fastener |
Visualizza lo smart fastener assegnato allo standard selezionato della creazione guidata fori. |
| |
Riassegna
|
Permette la riassegnazione dello smart fastener per i fori standard della creazione guidata fori. |
