메이트 기본입체는 최대 두 개의 자유도를 구속하는 메이트입니다. 메이트를 메이트 기본입체로 대치하면 부품의 자유도를 한 번에 하나씩 제한함으로써 부품에서 중복 구속을 제거할 수 있습니다.
모델의 구속조건을 최소화하여 중복을 줄이려는 경우 먼저 강체 부품을 강체 그룹에 배치하고 형성된 힌지를 힌지 메이트로 대치합니다. 모델에 대한 구속조건을 더 줄이려면 다른 메이트에 대한 메이트 기본입체를 대체합니다.
다음 테이블에는 부품의 메이트 구속조건에서 적용되는 자유도 구속조건의 수와 유형을 표시합니다.
| 메이트 구속조건 |
구속된 자유도 수 |
메이트 선택 |
|---|
| 점-평면 |
1 평행 이동 |
평면과 점 일치 |
| 점-선 |
2 평행 이동 |
선과 점 일치 |
| 직각 |
1 회전 |
선이 선에 직각 |
| 평행축 |
2 회전 |
선이 다른 선에 평행 |
| 선-평면 |
1 평행 이동
1 회전
|
평면과 선 일치 |
메이트 기본입체 대체의 절차는 수동이며 의도하는 모션에 대한 상세하게 이해하고 있어야 합니다. 구속조건 감소를 최적화하기 위해서는 메이트 기본입체 방향을 적절하게 지정해야 합니다.

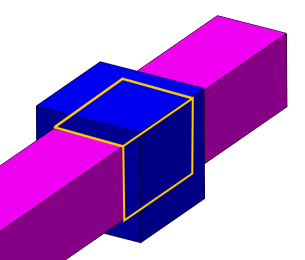

예를 들어, 각 쌍이 막대에서 두 개의 직각을 이루는 면 중 하나를 참조하는 평면-평면 일치 메이트 쌍을 만들어 슬라이더를 사각형 로드로 메이트할 수 있습니다. 이 평면-평면 메이트에는 중복 구속조건이 도입되는데, 두 면이 모두 막대 축에 대한 회전을 구속하기 때문입니다.
선-평면 유형의 메이트 구속조건을 평면-평면 일치 메이트 중 하나로 대체하는 경우는 메이트 중복이 없습니다.
