스윕 피처 유형에 맞게 PropertyManager 옵션을 지정합니다.
옵션
| |
방향/꼬임 형태
|
경로
 를 따라 스윕되는 프로파일 의 방향을 조절합니다. 옵션:
|
| |
|
|
경로따라
|
단면이 항상 경로와 같은 각도를 유지합니다. 경로따라를 선택하면, 이 옵션들은 경로를 따라 작고 균일치 않은 곡률 굴곡이 있어 프로파일이 잘못 맞춰졌을 때 프로파일을 보정해 줍니다.
|
|
기본 유지
|
단면이 항상 시작 단면에 평행을 유지합니다.
|
|

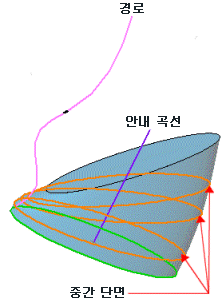

경로와 제1안내곡선따라
|
|
경로와 제 1 안내 곡선 따라를 선택하고 중간 단면의 뒤틀림 정도가 경로부터 첫번째 안내 곡선까지의 벡터로 결정됩니다. 수평 평면과 벡터 사이의 각도는 모든 중간 단면의 스케치 평면에서 일정하게 유지됩니다.
|
|
제1, 제2안내곡선따라
|
제 1, 제 2 안내 곡선 따라를 선택하고 중간 단면의 뒤틀림 정도가 첫번째에서 두번째 안내 곡선까지의 벡터로 결정됩니다. 수평 평면과 벡터 사이의 각도는 모든 중간 단면의 스케치 평면에서 일정하게 유지됩니다.
|
|
경로 따라 꼬임
|
경로따라 단면을 꼽니다. 꼬임의 각도나, 반경 등을 지정 아래 지정합니다.
|
다음 보기는 뒤틀림 일회를 사용한 예입니다.
|
|
일정 반경으로 경로따라 꼬임
|
단면을 경로따라 꼴 때 시작 단면에 계속 평행을 유지하며 단면을 꼽니다.
|
다음 보기는 뒤틀림 일회를 사용한 예입니다.
|
|
| |
지정 기준 (방향/꼬임 유형에서 경로따라 꼬임이나 일정 반경으로 경로따라 꼬임을 선택했을 때 사용할 수 있음). |
다음 중 하나를 선택합니다.
|
꼬임 정의
|
꼬임 상태를 정의합니다. 각도, 반경, 방향 등을 선택합니다.
|
|
꼬임 각도
|
꼬임 각도나 방향을 지정합니다.
|
|
| |
경로 맞춤 유형 (방향/꼬임 유형에서 경로따라를 선택했을 때만 사용할 수 있음) |
이 옵션들은 경로를 따라 작고 균일치 않은 곡률 굴곡이 있어 프로파일이 잘못 맞춰졌을 때 프로파일을 보정해 줍니다. 옵션: |
| |
|
|
없음(N)
|
프로파일을 경로에 수직으로 맞춥니다. 보정이 적용되지 않습니다.
|
|
최소 꼬임
|
(3D 경로에만 해당). 프로파일이 경로를 따라 갈 때 스스로 교차하지 않도록 방지합니다.
|
|
방향 벡터
|
방향 벡터에서 선택한 방향으로 프로파일을 맞춥니다. 방향 벡터를 지정할 요소를 선택합니다.
|
|
모든 면
|
경로에 인접 면들이 포함될 때, 스윕 프로파일을 인접 면에 탄젠트를 유지하도록 합니다.
|
|
|
방향 벡터 (경로 맞춤 유형에서 방향 벡터를 선택했을 때만 사용할 수 있음) |
방향 벡터를 지정할 평면, 평평한 면, 선, 모서리선, 원통, 축, 꼭지점 등을 선택합니다.
|
| |
탄젠트면 병합
|
스윕 프로파일에 접선 부분이 있을 경우 이 옵션을 선택하면 결과 스윕에서 해당 곡면이 접하게 됩니다. 평면, 원통형, 또는 원추형 모양이 될 수 있는 면은 유지됩니다. 다른 인접 면은 병합되고 프로파일이 인접하게 됩니다. 스케치 원호는 자유 곡선으로 전환될 수 있습니다.
|
| |
미리보기 표시
|
스윕의 음영 미리보기를 표시합니다. 프로파일과 경로만을 표시하려면 이 옵션을 선택하지 않습니다.
|
| |
합치기 결과
|
여러 개의 솔리드를 바디 한 개로 합칩니다.
|
| |

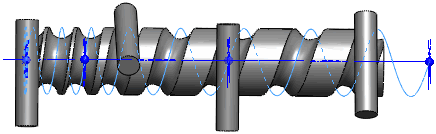

끝면에 맞춤
|
스윕 프로파일을 경로와 만나는 마지막 면까지 연장합니다. 스윕 면이 추가 지오메트리 없이도 끝면에 맞추기 위해 연장되거나 잘려집니다. 이 옵션은 나사곡선형에 흔히 사용됩니다.
|
| |
|
끝면에 맞춤을 선택한 경우 |
끝면에 맞춤을 선택하지 않은 경우 |
|
|
| 나사곡선의 위 |
나사곡선의 위 |
|
|
| 나사 곡선의 바닥 |
나사 곡선의 바닥 |
|
탄젠시 시작/끝
시작 탄젠시 유형과 끝 탄젠시 유형을 선택합니다.
|
없음(N)
|
탄젠시가 적용되지 않습니다.
|
|
경로 탄젠트
|
시작점에서 경로에 수직으로 스윕을 작성합니다. |
얇은 피처
얇은 피처 스윕을 작성하기 위해 선택합니다.
|
|
| 솔리드 피처를 사용한 스윕 |
얇은 피처를 사용한 스윕 |
|
얇은 피처 유형
|
얇은 피처 스윕 유형을 선택합니다. 다음 옵션이 있습니다.
|
| |
|
한 방향
|
두께
 값을 사용하여 프로파일에서 한 방향으로 돌출한 얇은 피처를 작성합니다. 필요하면, 반대 방향 을 클릭합니다.
|
|
중간 평면
|
양쪽 방향에 같은 두께 값을 적용하여 프로파일을 기준으로 양쪽 방향으로 얇은 피처를 작성합니다.
|
|
양 방향
|
프로파일에서 두 방향으로 얇은 피처를 작성합니다. 두께 와 두께  에 각각 값을 지정합니다.
|
|
피처 영역
피처로 영향을 주고자 하는 바디나 부품을 지정합니다.
- 멀티바디 파트의 경우 멀티바디 파트에서의 피처 영역을 참조하십시오.
- 어셈블리의 경우 어셈블리에서의 피처 영역을 참조하십시오.
