모든 치수의 문서 수준 제도 설정을 지정할 수 있습니다. 모든 문서 유형에 사용할 수 있습니다.
모델 항목 삽입이나 DimXpert, 또는 다른 자동 치수 방법으로 삽입된 치수의 경우 도면뷰의 사전 지정 위치에 배치됩니다. 이 대화 상자에서 사전 지정 위치를 설정합니다.
이 대화 상자를 표시하려면, 도면에서 다음과 같이 합니다.
옵션
(표준 도구 모음), 문서 속성을 클릭하고, 치수를 선택합니다.
치수 글꼴을 변경할 때, 모든 치수 유형의 문서 수준 글꼴이 함께 업데이트됩니다.
주요 정밀
|
단위 정밀
|
치수값 소수점 뒤에 올 자리수를 선택합니다. |
|
공차 정밀
|
공차값 소수점 뒤에 올 자리수를 선택합니다. |
| |
모델에 정밀 링크
|
불러온 치수에 대해, 단위 또는 공차 정밀의 변경 사항이 파라매트릭으로 모델과 연결됩니다. |
이중 정밀
|
|
단위 정밀
|
두 번째 단위 값 목록에서 소수점 뒤에 올 자리수를 선택합니다. |
|
|
공차 정밀
|
공차값 두 번째 단위의 소수점 뒤에 올 자리수를 선택합니다. |
| |
모델에 정밀 링크
|
불러온 치수에 대해, 두 번째 단위의 공차 정밀 또는 단위의 변경 사항이 파라매트릭으로 모델과 연결됩니다. |
굽은 지시선
|
지시선 길이
|
지시선의 구부러지지 않은 부분의 길이를 입력합니다. |
|
텍스트까지 연장
|
지시선 숄더가 치수 텍스트 선 끝과 만나도록 연장됩니다. |
|
|
|
|
|
|
|
치수 단위 표시
|
이 옵션을 선택하면 도면에서 치수 단위가 표시됩니다.
|
|
자동으로 괄호 붙여주기
|
치수를 괄호 안에 표시합니다.
색을 설정하려면 을 클릭합니다. 색상 개요 설정에서 주석, 불러오지 않음 (구속)을 선택합니다.
|
|
치수 보조선 가운데
|
치수를 치수 보조선 중간에 기입합니다. 이 옵션은 PropertyManagers 에서 치수 가운데 맞춤 옵션이 포함된 치수 가운데 맞춤 을 선택합니다.
치수 텍스트를 치수 보조선 사이로 끌어놓으면, 치수 텍스트가 치수 보조선 중심에 맞추어집니다.
|
|
기본 공차 기입틀 안에 접두사 포함
|
접두사를 지정할 때 공차 기입틀 안에 텍스트가 포함됩니다.
|
|
한 상자에 이중 기초 치수 표시
|
이 옵션을 선택하면 기본 공차 기입틀에 이중 치수를 포함합니다.
|
|
파단도에 치수를 파단으로 표시
|
파단도에서 치수선을 분리합니다.
|
|
업데이트된 규칙 적용
|
굽은 지시선의 수직 정렬을 업데이트하도록 선택하여 숄더가 기하공차 치수 기입 및 공차 피처 제어 프레임 내의 치수 텍스트의 올바른 선의 가운데 정렬되도록 합니다. 이 옵션을 적용하기 전에는 기존 치수가 변경되지 않은 상태로 표시됩니다. 이 옵션을 적용하면 더 이상 사용할 수 없습니다.
 |
| 이전 규칙 |
 |
| 업데이트된 규칙 |
|
|

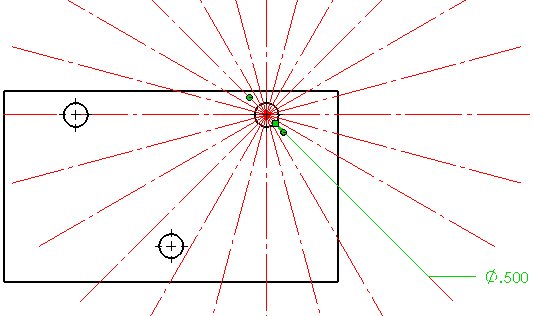

원형/지름 지시선 스냅 각도
|
원주 위치를 따라 지름, 원형 또는 모따기 치수를 끌 때, 스내핑 각도를 통제합니다.
|
|
|
|
