| 삽입 시 중복되는 모델 치수 제거 |
모델 치수가 도면에 삽입될 때 중복되는 치수는 삽입되지 않습니다(기본값). 이 옵션은 중복 제거의 중복 제거 기본값을 설정하고 덮어씁니다.
|
| 삽입시 중복되는 모델 노트 제거. |
모델 노트가 도면에 삽입될 때 중복되는 노트는 삽입되지 않습니다(기본값). |
| 기본으로 도면에 불러올 모든 파트/어셈블리 치수를 표시하기 |
모델에 삽입하는 치수가 도면에 표시로 지정됩니다. 도면에 모델 치수를 삽입할 때 치수가 포함됩니다. 모델 항목를 참고하십시오.
|
| 새 도면뷰 자동 축척 |
표준3도는 선택한 용지 크기에 상관 없이 도면 시트에 맞게 크기가 조절됩니다. 이 설정으로 비정상 배율이 얻어질 수도 있습니다.
|
| 도면뷰 끌 때 개요 표시 |
뷰를 끌 때 모델이 표시됩니다. 확인란을 지우면 뷰를 끌 때 뷰 테두리만 표시됩니다.
|
| 새 상세도 원 원형으로 표시 |
상세도에 사용될 새 프로파일이 원형으로 표시됩니다. 확인란을 지우면 스케치한 프로파일이 표시됩니다.
|
| 숨은 요소 선택. |
포인터를 숨긴 모서리위로 움직이면 임의로 숨긴 숨은(제거된) 접선과 모서리선을 선택할 수 있습니다.
|
| 도면 열 때 자동 업데이트. |
도면 문서를 열 때 도면뷰가 자동으로 업데이트 됩니다. 보다 신속히 도면을 열려면 이 옵션의 선택을 해제합니다. |
| 노트/치수 추론 사용안함. |
선택 해제 시 노트나 치수를 배치하면 선으로 다른 노트나 치수와의 가로나 세로 맞춤을 알 수 있습니다.

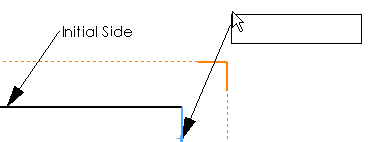

선택 취소했을 때

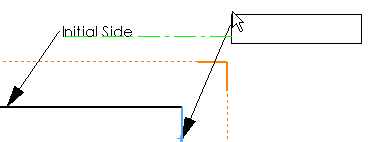

선택했을 때
|
| 노트 끌 때 노트 합치기 사용안함. |
노트를 다른 노트나 치수 간에서 끌 때 두 노트 또는 노트와 치수를 합치지 않습니다. |
| 비동기 워터마크 인쇄. |
도면이 업데이트가 되지 않아 모델과 다를 때 도면에 워터마크, SolidWorks 분리도면 - 비동기 인쇄를 인쇄합니다.
|
| 도면에서 참조 형상 이름 표시 |
참조 형상 요소를 도면에 불러올 때 그 이름이 표시됩니다.
|
| 뷰 작성시 자동으로 부품 숨기기. |
새 도면뷰에 있는 표시 안된 모든 어셈블리 부품을 숨기고 도면뷰 속성 대화 상자의 부품 숨기기/표시 탭에 숨긴 부품의 목록을 나열합니다. 부품은 사실상 존재하며, 모든 부품 정보도 함께 열립니다. FeatureManager 디자인 트리에 부품 이름이 투명하게 표시됩니다.
숨겨진 부품을 언제든 다시 표시할 수 있습니다. 부품 숨기기/표시을 참조하십시오.
어셈블리의 아랫면 도는 완전히 숨겨진 배터리 부품을 표시합니다. 뷰 작성시 자동으로 부품 숨기기 옵션을 선택하면 배터리가 숨겨집니다. 이 옵션을 해제하면 배터리가 점선으로 표시됩니다.
선택 했을 때
 선택하지 않았을 때
|
| 스케치 원호 중심점 표시 |
스케치 호의 중심점이 도면에 표시됩니다.
|
| 스케치 요소점 표시. |
스케치 요소의 끝점이 도면 시트와 도면 시트 형식에서 검정색 둥근 점으로 표시됩니다.(도면뷰에는 해당되지 않음)
|
| 모델 뒤에 스케치 해칭 표시. |
이 옵션이 선택된 경우, 모델의 지오메트리는 해칭 위에 표시됩니다.
선택했을 때
 선택 취소했을 때
|
| 형상 뒤 시트에 스케치 그림 표시 |
도면뷰에 스케치 그림이 배경 이미지로 표시됩니다.
배경에 있는 스케치 그림
배경에 있지 않은 스케치 그림
|
| 파단도에서 절단선 인쇄. |
파단도에서 파트의 모서리선을 지나 연장되는 절단선을 인쇄합니다. |
| 음영뷰와 일반 품질 뷰에 테슬레이션 데이터 저장. |
이 옵션을 선택하지 않으면, 음영 모드와 일반 품질의 도면 문서에 테슬레이션 데이터가 저장되지 않으므로 파일 크기가 작아집니다. 필요하면, 모델 파일에서 데이터를 읽습니다. SolidWorks eDrawings 보기 전용 모드의 도면뷰에는 데이터가 전혀 표시 되지 않습니다. 고해상도 도면의 경우에는, 테슬레이션 데이터가 사용되지 않으므로, 파일 크기가 작아지지 않습니다. |
| 뷰 팔레트를 뷰로 채우기 자동. |
파트/어셈블리에서 도면 작성을 클릭하면 팔레트 보기에 도면뷰가 표시됩니다. 선택 취소시 모델 뷰 PropertyManager가 표시되어 도면 뷰를 삽입할 수 있습니다. |
| 새 시트 추가 시 시트형식 대화상자 표시. |
새 도면시트를 추가할 때 시트 형식 대화 상자를 표시합니다. |
| 치수나 텍스트가 삭제나 편집되었을 경우 간격 줄임 (공차나 텍스트 추가 또는 편집 등...). |
치수를 삭제하거나 치수에서 텍스트를 삭제할 경우 남은 치수의 간격을 자동으로 조정합니다. |
| 삭제된 보조도, 상세도, 단면도의 문자 다시 사용. |
삭제된 뷰(보조도, 상세도, 단면도)의 문자를 도면에서 다시 사용합니다. |
| BOM에서 수량 열 이름 무시하기. |
BOM의 수량에 대해 사용할 이름에 입력한 이름을 사용합니다. |
| 상세도 배율. |
상세도 배율을 지정합니다. 이 때 배율은 상세도를 작성한 도면뷰의 배율에 상대적으로 됩니다. 원본 뷰 배율이 2:1이고 상세도 배율이 2X일 경우 결과적으로 상세도 배율은 4X가 됩니다.
|
| 수정본으로 사용된 사용자 정의 속성. |
요약 정보 대화 상자의 사용자 정의 탭에 수정본 값으로 저장된 수정본 테이블 속성을 지정합니다. 기본값은 수정본입니다. |
| 키보드 이동 증가분. |
화살표 키를 사용하여 도면뷰, 주석, 치수 등을 이동할 때 화살표를 한 번 누를 때마다 변하는 값을 지정합니다. |
