단면도 라벨에 문서 수준 제도 설정을 지정할 수 있습니다.
이 페이지를 열려면 도면을 연 상태에서 옵션
(표준 도구 모음)을 클릭하고 문서 속성 탭을 선택한 다음 를 선택합니다.
일반 제도 표준
|
일반 제도 표준
|
선택한 제도 표준 페이지 설정을 사용합니다.
|
기본 단면도 규격
|
기본 단면도 규격
|
규격 선택:
- ANSI
- Iso
- DIN
- JIS
- Bsi
- GOST
- GB
|
라벨 옵션
|
표준 규격대로
|
기본 표준 규격에 따릅니다. 뷰 라벨 파라미터를 수정하려면 이 옵션을 선택 취소합니다:
| 이름 |
뷰 라벨에 표시할 제목을 선택하거나 원하는 제목을 입력합니다. |
글꼴 |
뷰 라벨의 제목 글꼴을 설정합니다. |
| 라벨 |
모체 뷰의 라벨에 해당하는 문자의 표현을 설정합니다. |
글꼴 |
뷰 라벨의 라벨 글꼴을 설정합니다. |
| 축척 |
배율의 라벨을 선택하거나 원하는 라벨을 입력합니다. |
글꼴 |
뷰 라벨의 배율 글꼴을 설정합니다. |

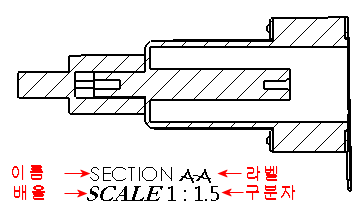

| 표시 기호 |
배율 표시 옵션을 설정합니다.
-
배율을 표시 기호로 분리하여 두 글자로 표시하는 방법
-
배율을 X 앞에 두 숫자의 비율로 표시하려면 # X를 선택합니다.
-
배율을 숨기려면<없음>을 선택합니다.
|
글꼴 |
뷰 라벨의 표시 기호 글꼴을 설정합니다. |
| 스택 |
배율 위에 뷰 라벨을 이름 및 라벨과 함께 스택으로 표시합니다. |
|
|
| 일직선 |
같은 선에 이름과 라벨을 표시합니다. |
|
|
|
|
뷰 위에 라벨 표시
|
뷰 위에 라벨을 표시합니다. |
레이어
|
레이어
|
레이어를 선택합니다. 문서 속성에서 레이어를 선택할 수 있으려면, 도면에 먼저 레이어를 작성해야만 합니다.
|
뷰 라벨 문서 레이어 설정은 뷰 라벨 선 유형 설정을 덮어 씁니다.
단면도 화살표 크기
|
단면도 화살표 문자 높이에 맞게 축척
|
단면도 화살표가 단면도 문서 글꼴을 따르지 않을 경우, 단면도 화살표의 머리 크기를 단면도의 글자 높이에 축척하여 설정합니다.
화살표 치수를 수정하려면 선택을 취소합니다.
|
|
유형
|
단면도의 화살표 유형을 설정합니다.
단면도의 화살표 유형은 치수 화살표 유형과 상관없이 설정 가능합니다.
|
반단면도
표준 표시
|
양쪽 화살표를 표시합니다. |
|
대안 표시
|
한쪽 화살표를 표시합니다. |
|
일반 표시
|
단면도 절단선 숄더 숨기기
|
선택(숄더 숨김)
|
|
선택 취소(숄더 표시)
|
|
