부품 라이브러리를 내보낼 때 CircuitWorks에 의해 작성된 데이터 파일은 데이터 파일을 불러올 때 요청되는 것과 같습니다.
데이터 파일의 줄에 다음과 같은 필드가 나타나며, 이 필드들은 파일 구분자에 의해 구분됩니다:
- 부품 품번
- 부품 파일명 (.sldprt 또는 .sldasm 확장명)
- 부품 경로
- 설정명 - 마지막으로 저장한 설정을 사용하려면 빈칸으로 둠
- 부품 높이 (미터)
-
부품 방향, 1 - 6:
-
XY 정면 분리 - 양수 Z
- XZ 윗면 분리 - 양수 Z
- ZY 우측면 분리 - 양수 Z
- XY 정면 분리 - 음수 Z
- XZ 윗면 분리 - 음수 Z
- ZY 우측면 분리 - 음수 Z
- 참조 지정자 씨드값 - 내보내기를 위해 참조 지정자를 생성할 때 접미사로 사용됨
- 부품 유형 - 전기배선 부품은 "3"
- CAD 시스템 - SolidWorks는 "0"
- X 부품 오프셋 (기본값 0)
- Y 부품 오프셋 (기본값 0)
- 부품 회전 (기본값 0)
- Z 부품 오프셋 (기본값 0)
소수점 구분자로 쉼표(,)를 사용할 경우, 수직 막대(|)나 탭을 필드 구분자로 사용합니다.

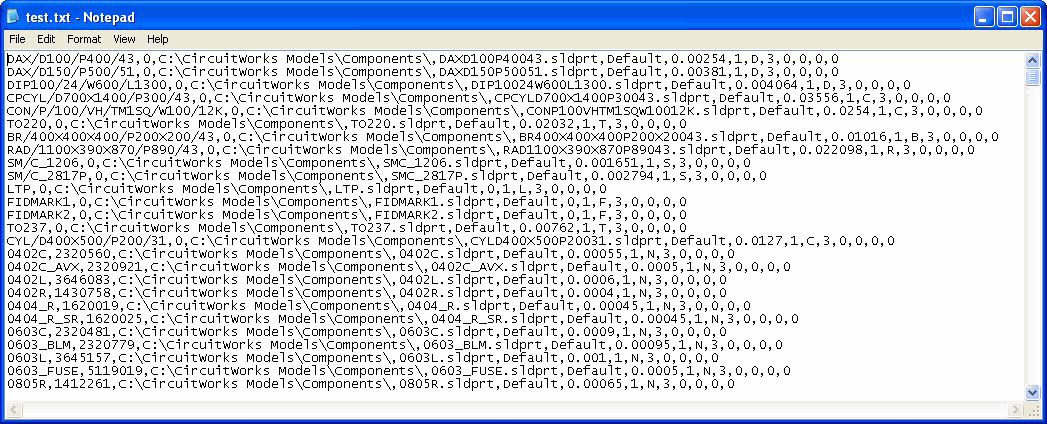

데이터 파일 예제:
