접합 추가하기

이 항목에서는 배관 분할 후 접합을 추가하는 방법에 대해 설명합니다.

1. 배관 편집 모드에서 배관 어셈블리를 엽니다.
2. 분할하려는 배관 내 위치에서 스케치 요소를 오른쪽 클릭한 후 Routing > 전기배선 > 배관 분할을 클릭합니다.

   스케치 요소가 분리되는 위치에 분할점이 추가됩니다.

3. 이 분할점을 선택하고 Routing > 전기배선 > 접합 추가를 클릭합니다.
4. 설계 라이브러리에서 접합 부품을 분할점으로 끌어놓습니다.

   접합은 다양한 와이어 크기를 지원합니다. 와이어 크기를 기준으로 사용할 접합 부품의 설정을 선택합니다.

   편리하게 사용할 수 있도록 접합 추가 명령을 전기배선 도구 모음에 추가합니다.

5. 접합 추가 PropertyManager에서 접합의 이름을 입력하고 원하는 경우 커넥터 테이블과 BOM을 추가하는 옵션을 선택합니다.
6. 를 클릭합니다.

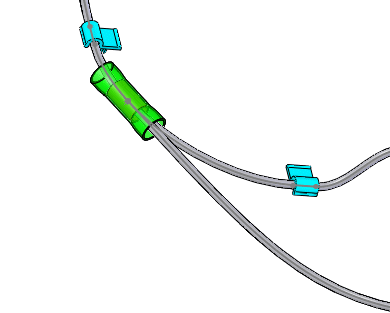

   접합이 FeatureManager 디자인 트리에 추가됩니다.
