굽힘 테이블의 판금 파트에 대해 굽힘 허용치 또는 굽힘 차감치를 지정할 수 있습니다. 고유의 K-변수 굽힘 테이블에서 K-변수 값을 지정할 수도 있습니다. 또한, 굽힘 테이블에는 굽힘 반경, 굽힘 각도, 파트 두께 등에 대한 값을 포함할 수 있습니다.
사용가능한 굽힘 테이블에는 두 유형이 있습니다.

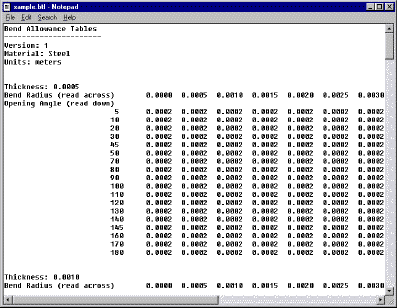

- 확장자가 .btl인 텍스트 파일
- 포함된 Excel 스프레드시트
판금 게이지/굽힘 테이블을 사용해서 단일 테이블로 두께와 굽힘값 모두를 지정합니다.
두 방법의 비교는 다음과 같습니다.
| 텍스트 파일 |
Excel 스프레드시트 |
|---|
| 동료와 파트를 공유할 때 반드시 굽힘 테이블을 공유할 것도 기억합니다. |
파트를 동료와 공유할 경우 사용자의 굽힘 테이블이 이미 있으므로 자동으로 포함됩니다. |
| 텍스트 테이블은 다양한 응용 프로그램에서 편집 가능합니다. |
Excel 스프레드시트는 Microsoft Excel에서만 편집 가능합니다. |
- SolidWorks 2000와 이전 버전의 굽힘 테이블이 없으면 Excel 스프레드시트를 사용하는 것이 좋습니다.

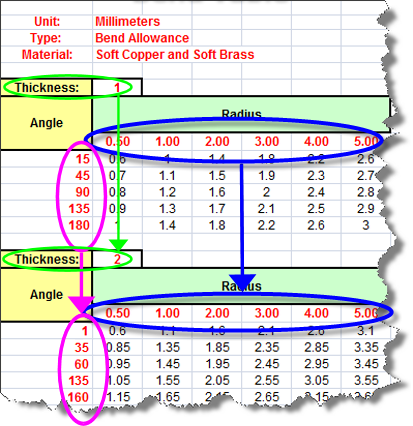

- 여러 개의 굽힘 두께 테이블이 있는 굽힘 테이블을 편집할 경우 반경은 반드시 동일해야 합니다. 예를 들어, 여러 굽힘 두께 테이블이 있는 굽힘 테이블에 새 굽힘 반경값을 삽입하는 경우 반드시 모든 테이블에서 새 값을 삽입해야 합니다. 그러나 각도는 다를 수 있습니다.
굽힘 테이블을 별도의 Excel 창에서 편집할 수 있습니다. 을 클릭합니다. 테이블을 편집한 후, 변경 사항을 적용하려면 테이블을 저장한 다음 파트에 다시 삽입합니다.
