어셈블리에서 기존 부품(파트 또는 하위 어셈블리)를 대칭 복사하여 부품을 추가할 수 있습니다. 새 부품은 씨드 부품의 사본이나 대칭 버전이 될 수 있습니다.
사본 작성과 대칭 버전 작성은 다음과 같은 차이가 있습니다.
| 복사 |
대칭 버전 |
|---|
| 씨드 부품의 새 인스턴스 한 개가 어셈블리에 추가됩니다. 새 문서나 설정이 작성되지 않습니다. |
새 문서내 새 설정이 작성됩니다. |
| 복사된 부품의 지오메트리가 씨드 부품과 동일합니다. 부품의 방향만 다릅니다. |
새 부품의 지오메트리가 대칭 복사되므로 씨드 부품과 다릅니다. |
| 이 옵션은 대칭 부품에 가장 유용합니다. |
이 옵션은 비대칭 부품의 올바른 대칭 복사를 작성할 때 사용합니다. |
|
|

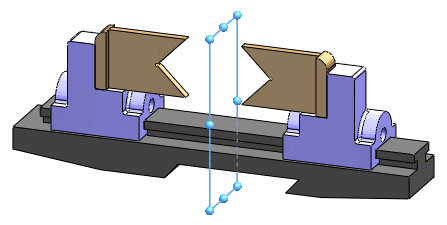

대칭 복사 부품의 예

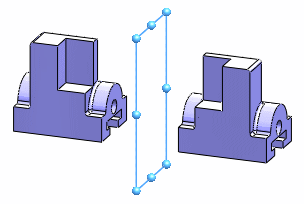

이 어셈블리에서는 하위 어셈블리(조와 지지대)가 대칭 복사되었습니다. 조가 올바른 쪽에 놓이도록 지지대의 대칭 버전이 작성되었습니다. 조는 지오메트리는 변경될 필요가 없으므로 사본이 작성되었습니다.
대칭 부품 추가 정보
부품을 대칭 복사할 때(사본 또는 대칭 버전 작성) 다음 사항이 적용됩니다.
-
FeatureManager 디자인 트리에 대칭 부품
피처가 추가됩니다. 이 피처는 대칭 기준면을 기준으로 씨드 부품의 상대적 위치로 대칭 복사된 부품을 포함합니다. 대칭 복사된 부품을 구속할 별도의 메이트가 필요치 않습니다.
- 메이트를 추가하거나 씨드 부품의 메이트된 상태를 위반하지 않는 범위에서 대칭 복사된 부품을 이동할 수 있습니다.
- Toolbox 파트를 대칭 복사하면 사본만 작성되고 대칭 버전은 작성할 수 없습니다.
대칭 버전
다음 사항은 어셈블리 부품의 대칭 버전을 작성할 때만 적용됩니다.
- 대칭 버전을 새 파일에 저장하거나 씨드 부품 파일에 파생 설정으로 저장할 수 있습니다.
- 씨드 부품을 변경할 경우 변경 사항이 대칭 부품에도 적용됩니다.
- 사용자 정의 속성이 새 파일이나 설정에 자동으로 복사됩니다.
- 씨드 부품이 하위 어셈블리이고 그 대칭 버전을 새 파일로 저장할 경우 씨드 하위 어셈블리의 메이트가 새 하위 어셈블리에 다시 생성됩니다. 다시 생성될 수 없는 메이트가 있으면 이에 대한 메시지가 표시됩니다.
- 대칭 부품을 씨드 부품 파일에 파생 설정으로 저장할 경우 새 피처가 파일에 작성됩니다. 이 피처는 어셈블리에 대한 외부 참조를 갖지 않으며 씨드(모체) 설정에서 자동으로 기능 억제되고 새(파생) 설정에서는 기능 억제가 해제됩니다.
